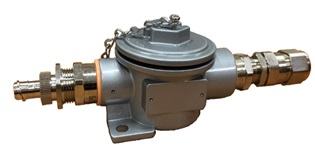

ИПП - измерительный преобразователь в полевом исполнении
ИПП - измерительный преобразователь в полевом исполнении
Измерительный преобразователь полевой (далее по тексту - ИПП) предназначен для непрерывного преобразования сигнала, поступающего от первичного преобразователя датчиков температуры КТхх, ТПхх и ТСхх в унифицированный выходной сигнал постоянного тока 4-20 мА (соответствует требованиям ГОСТ 26.011-80) и (или) цифровой сигнал по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Представляет собой полевой корпус, оснащенный кабельными вводами, с установленным преобразователем, производства компании Microcyber (подробнее см. стр. 12-1). При заказе необходимо указывать требуемый диапазон настройки преобразователя
|
Температура окружающего воздуха |
Общего назначения |
0Ex ia IIC T6…T4 Ga Х Ex ib IIIC T70°С…T105°С Db X 1Ex d IIC T6…T4 Gb Х |
|||
|
-55 ÷ +85°С |
-55 ÷ +85°С |
Т4 |
-55 ÷ +60°С |
Т5…Т6 |
|
|
Группа исполнения по ГОСТ Р 52931 - 2008 |
группа V3 |
||||
|
Степень защиты от воды и пыли |
IP 66/68 |
||||
|
ИПП |
Exd |
- |
А |
18 |
А |
- |
1 |
- |
NCS-TT106H |
(ХА, 0…600°С) |
|
1 |
2 |
|
3 |
4 |
5 |
|
6 |
|
7 |
8 |
|
Поле |
Наименование поля |
Код |
Описание |
|||
|
1 |
Тип |
ИПП |
измерительный преобразователь полевой |
|||
|
2 |
Вид взрывозащиты |
Не заполнено |
общего назначения |
|||
|
Exi |
0Ex ia IIC T6…T4 Ga Х, искробезопасная цепь по ГОСТ 31610.11 |
|||||
|
Exd |
1Ex d IIC T6…T4 Gb Х, взрывонепроницаемая оболочка по ГОСТ IEC 60079-1 |
|||||
|
3 |
1-й кабельный ввод |
А |
для кабеля в металлорукаве типа РЗ-ЦХ-15/МРПИ-15/Герда-16 |
|||
|
C |
для кабеля в металлорукаве типа РЗ-ЦХ-18 |
|||||
|
D |
для кабеля в металлорукаве типа РЗ-ЦХ-20 / МРПИ-20 |
|||||
|
H |
для небронированного кабеля ø8÷13 |
|||||
|
J |
для бронированного кабеля с ø внутр./наруж. обол. 6÷12/ 9÷16 мм (все типы брони) |
|||||
|
К |
для бронированного кабеля с ø внутр./наруж. обол. 4÷10/ 5÷15 мм (все типы брони) |
|||||
|
R |
для кабеля в металлорукаве Dn=6 |
|||||
|
4 |

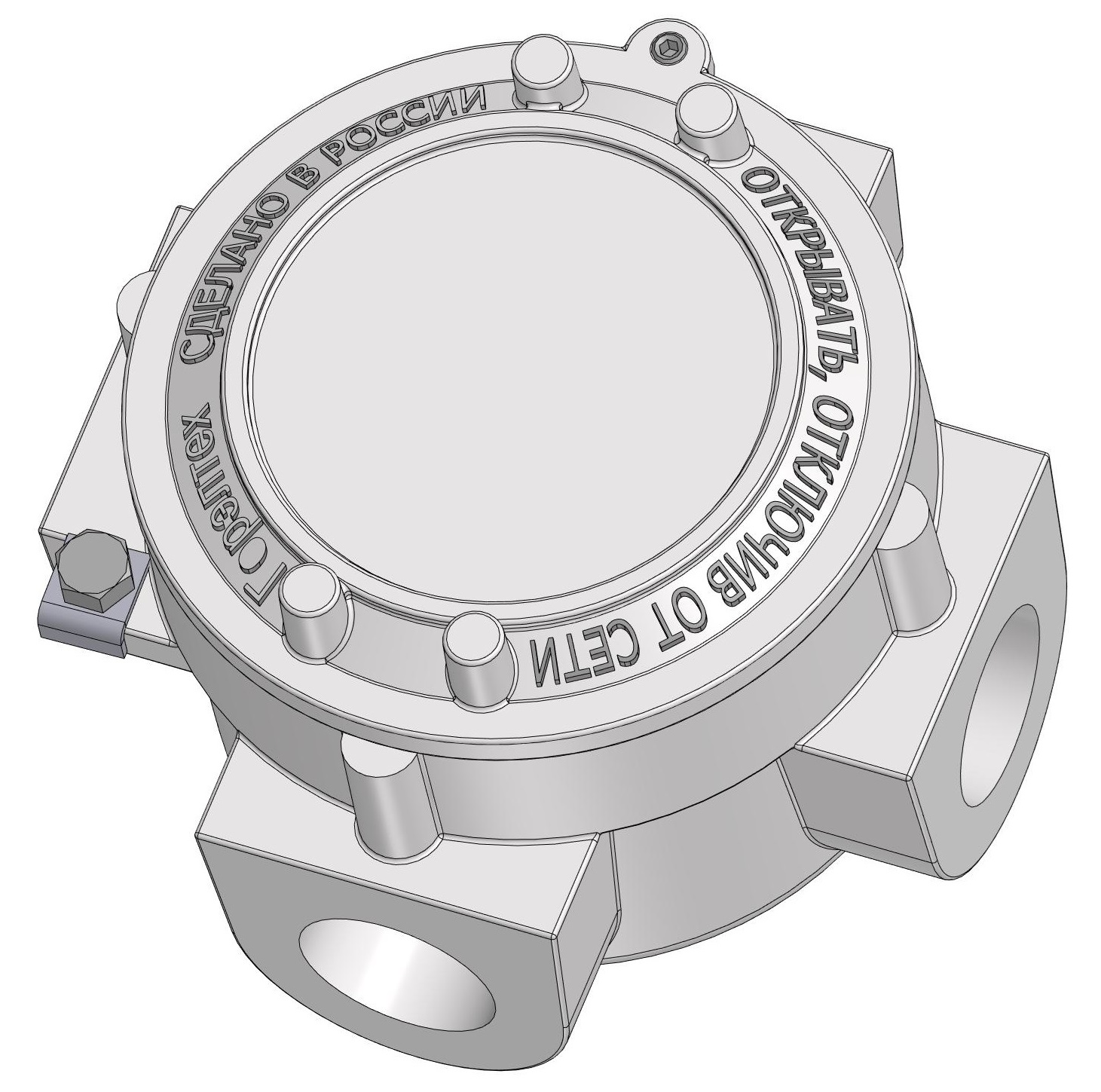

Модификация корпуса |
18; 19 |
алюминиевый корпус |
IP66/68 |
Exd / Exia или общ. назнач. |
|
|
14 |
алюминиевый корпус |
IP66 |
Exia или общ. назнач. |
|||
|

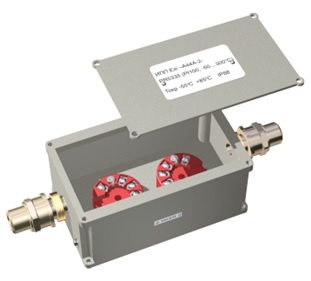

44,45 |
алюминиевая коробка |
IP66 |
Exia или общ. назнач |
|||
|
46 |
алюминиевая коробка |
IP66/68 |
Exd или общ. назнач |
|||
|
5 |
2-й, 3-й, 4-й кабельные вводы |
A, C, J …. |
см. графу «код» для 1-го кабельного ввода |
|||
|
6 |
Количество преобразователей |
1 |
для корпусов 14, 18 ,19, 44 |
описание корпусов см. в таблице №1б и №2 на стр 1-11, 1-12 |
||
|
2 |
для корпуса 44 |
|||||
|
4 |
для корпуса 45,46 |
|||||
|
7 |
Модификация преобразователя |

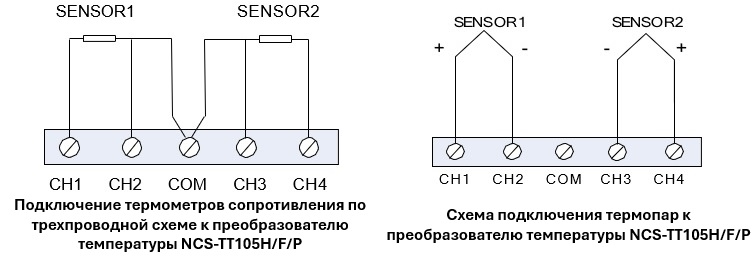

NCS-TT105H, NCS-TT106H |
4-20 мА+HART v7 |
Поддерживает КТхх, ТПхх и ТСхх |
||
|
NCS-TT105F, NCS-TT106F |
Foundation™ Fieldbus |
|||||
|
NCS-TT105P, NCS-TT106P |
Profibus PA |
|||||
|
NCS-TT106M |
Modbus RTU |
|||||
|
8 |
НСХ и диапазон настройки преобразователя |
ХА, 0…600°С |
НСХ подключаемого первичного преобразователя датчика температуры, диапазон настройки. |
|||
|
|
ИПП Exi-А14А-1-NCS-TT106H (ХА, 0…500) |
||
|
Вид изделия |
ИПП |
|
|
|
Взрывозащита |
Exi |
0ExiaIICT6 Ga Х |
|
|
1й кабельный ввод |
А |
под металлорукав DN15 |
|
|
Модификация |
14 |
IP66 |
|
|
2й кабельный ввод |
А |
под металлорукав DN15 |
|
|
Количество преобразователей |
1 |
шт. |
|
|
Модификация преобразователя |
TT106H |
4-20мА+ HART v.7 |
|
|
НСХ, диапазон настройки °С |
(ХА, 0…500) |
«хромель-алюмель» 0…+500°С |
|
|
|

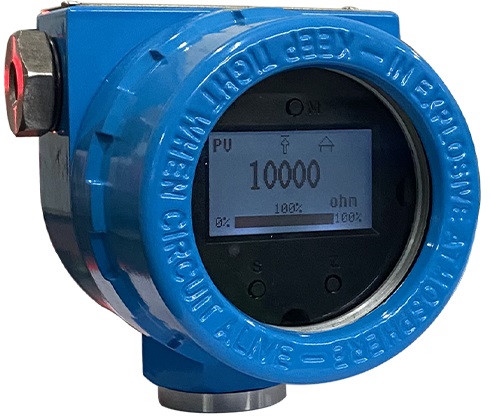

ИПП Exd-А19H-1-NCS-TT105H (Pt 100,3-х, -50…50) |
||
|
Вид изделия |
ИПП |
с дисплеем |
|
|
Взрывозащита |
Exd |
1ExdIICT6 Gb X |
|
|
1й кабельный ввод |
А |
под металлорукав DN15 |
|
|
Модификация |
19 |
IP66/68 |
|
|
2й кабельный ввод |
Н |
под не бронированный провод |
|
|
Количество преобразователей |
1 |
шт. |
|
|
Модификация преобразователя |
TT105H |
4-20мА+ HART |
|
|
НСХ, диапазон настройки °С |
(Pt 100,3-х, -50…50) |
Pt100, 3-х проводная схема подключения, -50…+50°С |
|
