Измерительный преобразователь NCS-TT108F/P
Измерительный преобразователь NCS-TT108F/P
Преобразователи измерительные (далее по тексту - преобразователи) производства компании Microcyber (Китай) предназначены для непрерывного преобразования сигнала, поступающего от первичного преобразователя датчиков температуры КТхх, ТПхх и ТСхх в цифровой сигнал по протоколам PROFIBUS-PA, FOUNDATION Fieldbus.
Монтаж на DIN-рейку или к плоской поверхности.
|

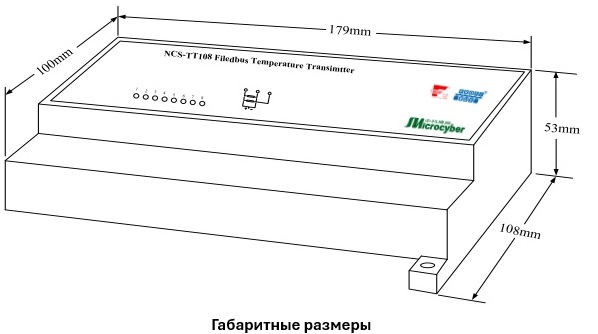

Размер корпуса |
178х109х53мм |
|
Вибростойкость IEC 60068-2-6 |
2÷100Hz, 4G |
|
Напряжение питания постоянного тока |
от 9÷32В (от 9÷17,5В в Ех исполнении) |
|
Гальваническая развязка |
1,0кВ |
|
Взрывозащита |
0Ex ia IIC T6…T4 Ga Х Ex ib IIIC T70°С…T105°С Db X |
|
Электромагнитная совместимость |
NAMUR NE 21 |
|
Диагностика ошибок датчика |
В соответствии с NAMUR NE 43, NE 107 |
|
Уровень безопасности по МЭК (IEC) 61508 |
SIL 2 |
|
Степень защиты от грязи и пыли |
IP20 |
|
Номинальный измерительный ток при работе с термометрами сопротивления |
0.2мА |
Поверка преобразователей измерительных производится по документу «Преобразователи измерительные NCS. Методика поверки РТ-МП-1023-442-2022», утвержденному ФБУ «Ростест-Москва» 10.02.2023г.
Поддерживаемые НСХ датчиков, возможные диапазоны настройки и метрологические характеристики приведены в следующей таблице
|
Код заказа |
НСХ |
Min диапазон настройки преобразователя, °С |
Возможный диапазон настройки, °С |
Предел допускаемой основной абсолютной погрешности преобразования * |
Предел допускаемой основной приведенной погрешности преобразования (% от диапазона измерений) * |

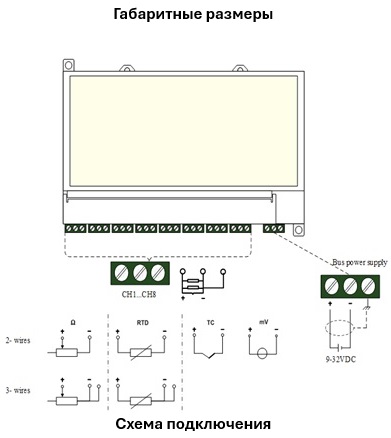

Схема подключения ТСхх |
|
NCS-TT108F/P |
Pt100, Pt1000, |
|
-200÷850 |
±0,1°С |
±0,05 |
2х, 3х, 4х проводная схема |
|
50М, 100М |
|
-50÷150 |
||||
|
ХА |
|
-200 ÷ 1372 |
±0,5°С |
-— |
||
|
НН |
-190 ÷ 1300 |
|||||
|
ЖК |
-190 ÷ 1200 |
|||||
|
ПП (S, R) |
|
0 ÷ 1768 |
±1°С |
|||
|
ПР |
+500 ÷ 1810 |
|
Код заказа |
Тип первичного преобразователя датчика температуры |
Диапазон преобразования tn, °С |
Пределы допускаемой дополнительной абсолютной погрешности, °С |
|
NCS-TT108F/P |
ХА, НН, ЖК |
Во всем диапазоне |
± 0,01 |
|
± 0,002 % · tn |
|||
|
ПП (S, R) |
± 0,05% · tn |
||
|
ПР(В) |
|||
|
Термопреобразователь сопротивления |
± 0,005 |
||
|
± 0,005 % · tn |
Стабильность метрологических характеристик
|
Обозначение преобразователя |
НСХ |
Дрейф преобразователя, °С |
|
NCS-TT108F/P |
Pt100, 100М |
± 0,003 · tn |
|
Pt1000, 50М |
± 0,005 · tn |
|
|
ХА |
± 0,025 · tn |
|
|
НН |
± 0,015 · tn |
|
|
ЖК |
± 0,01 · tn |
|
|
ПП (S, R) |
± 0,023 · tn |
|
|
ПР |
± 0,05 · tn |
tn = tmax – tmin, где tmax и tmin – верхний и нижний пределы диапазона преобразования
