Рабочий спай

один

Изолированный(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное) давление

0,4 МПа

Климатическое исполнение ГОСТ 15150

УХЛ2.

Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для всех изделий с выходным сигналом 4-20мА/HART

Поверка

- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

50 с

Диаметр термоэлектродов

Обозначение

Диаметр положительного

 термоэлектрода, мм

Диаметр отрицательного

 термоэлектрода, мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Группа условий эксплуатации

Вероятность безотказной работы

Назначенный срок службы

Средний срок службы

Гарантийный срок эксплуатации

II¹

0,85 за 16 000 часов

2 года

4 года

2 года

III¹

0,85 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

¹ – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

1Т25

±0,25% ∙t_n* или ±2,3°С

4-20мА

+HART

1Н15

±0,15% ∙tn* или ±1,5°С

2Т40

±0,4% ∙t_n* или ±2,5°С

2Н30

±0,3% ∙tn* или ±2°С

3Т60

±0,6% ∙t_n* или ±4,5°С

3Н60

±0,6% ∙tn* или ±4,5°С

Т100

±1,0% ∙t_n* или ±10°С

Н100

±1% ∙tn* или ±10°С

Тип датчика

температуры

Материал чехла

Группа условий эксплуатации

Температура

применения, °С

Интервал между поверками

Средний срок службы

ТППТ

К795, К799, Кк90

II

0…1100

2 года

4 года

К795, К799, Кк90

III

0…1300

1 год

2 года

К795

IV

0…1600

Не нормирован

К799

0…1600

Кк90

0…1350

ТПРТ

К795, К799, Кк90

II

600…1200

2 года

4 года

К795, К799

III

600…1600

1 год

2 года

Кк90

600…1350

К799

IV

600…1800

Не нормирован

ТПВР

Кк90

IV

600…1350

Не нормирован

К799

600…1800

ТППТ

(R)

Exi

01.23

—

0

23

—

А

1

H50

—

И

2

—

Кк90

—

20

—

L

/

l

—

02.50.40

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Поле

Наименование

Код

Описание

1

Тип датчика

ТППТ, ТПРТ, ТПВР

Термопреобразователь проволочный

2

НСХ

Не заполнено

ПП(S) по ГОСТ Р 8.585-2001

ТППТ

R

ПП(R) по ГОСТ Р 8.585-2001

Не заполнено

ПР(B) по ГОСТ Р 8.585-2001

ТПРТ

Не заполнено

Тип С по ASTM E230

ТПВР

A1, A2, A3

ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001

3

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

ТППТ, ТПРТ, ТПВР

Exi

0ExiaIICT6 X

ТППТ, ТПРТ

4

Модификация

01.23

Монтажный элемент – фланец

5

Кабельный ввод

0

штатный кабельный ввод

А-Z

Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)

6

Узел коммутации
датчика (см. раздел «Узлы коммутации датчика»)

20, 22

алюминиевая головка с защелкой

21, 23; 24; 25; 26; 28

алюминиевая головка с винтом или крышкой на резьбе

7

Типоразмер

Термоэлектродов

A

Положительный Ø0.5мм

Отрицательный Ø 0.5мм

B

Положительный Ø 0.4мм

Отрицательный Ø 0.5мм

C

Положительный Ø 0.4мм

Отрицательный Ø 0.4мм

8

Класс допуска

Не заполнено

ТПВР

1, 2

По ГОСТ Р 8.585-2001

ТППТ

2, 3

ТПРТ

9

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 2 на стр. 5-4

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т25

4-20 мА

для класса допуска 1

Т40

для класса допуска 2

Т60

для класса допуска 3

H15

4-20 мА +HART

для класса допуска 1

Н30

для класса допуска 2

Н60

для класса допуска 3

10

Исполнение

рабочего спая

И

изолированный спай

11

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

12

Материал защитного чехла

К₇₉₅

Алюмооксидная керамика С795

К₇₉₉

Алюмооксидная керамика С799

Кк₉₀

Карбид кремния газоплотный

13

Наружный диаметр, мм

10, 12

для чехла из К₇₉₅, К₇₉₉

15, 24

для чехла из К₇₉₉

20

для чехла из К₇₉₅, К₇₉₉

22

для чехла из Кк₉₀

14

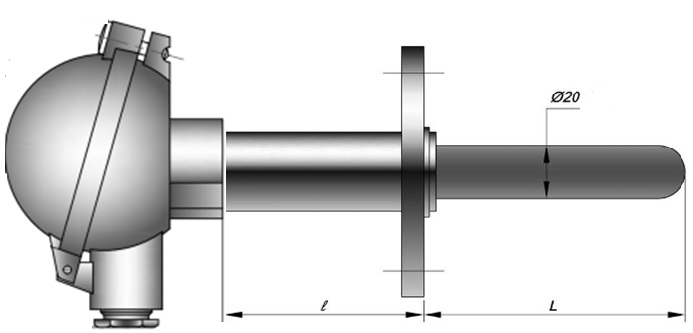

Монтажная длина L, мм

100÷1250

для чехла из К₇₉₅, К₇₉₉

100÷600

для чехла из Кк₉₀

15

Длина l, мм

160÷320

мм

16

Монтажный элемент

Параметры

 фланца

Простые плоские фланцы или фланцы по ГОСТ 12815, ГОСТ Р 54432, DIN 1092.

ТПРТ 01.23-023-А2-И-К799-20-1000/800-01.50.06

Вид изделия

ТП

Термопара   платиновая

НСХ

РТ

ПР(В) по ГОСТ Р 8.585

Взрывозащита

-

Без взрывозащиты

Модификация

01.23

с фланцем

Кабельный ввод

0

штатный

Коммутация (код головки)

23

IP66

Диаметр термоэлектродов

А

0.5 / 0.5 мм

Класс допуска

2

второй класс

Выходной сигнал

-

аналоговый

Вид спая

И

изолированный

Материал защитной оболочки

К799

Керамика К799

Диаметр рабочей части

20

мм

Длина монтажная

1000

мм

Расстояние от головки до фланца

800

мм

Параметры фланца

01.50.06

 по ГОСТ 12815

ТППТ Exi01.23-023-В2Н30-И-К799-20-1100/300 -150.110.4х18

Вид изделия

ТП

Термопара   платиновая

НСХ

ПТ

ПП(S) по ГОСТ Р 8.585

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

01.23

с фланцем

Кабельный ввод

0

штатный

Коммутация (код головки)

23

IP66

Диаметр термоэлектродов

В

0.4 / 0.5 мм

Класс допуска

2

второй класс

Выходной сигнал (класс точности)

Н30

4-20мА, HART (0,3%)

Вид спая

И

изолированный

Материал защитной оболочки

К799

Керамика К799

Диаметр рабочей части

20

мм

Длина монтажная

1100

мм

Расстояние от головки до фланца

300

мм

Параметры фланца

150.110.

4х18

внешний диаметр 150мм,   межцентровое расстояние 110мм, 4 отверстия по 18мм
