01.01

Термопреобразователи предназначены для измерения температуры высокотемпературных газообразных химически неагрессивных сред.

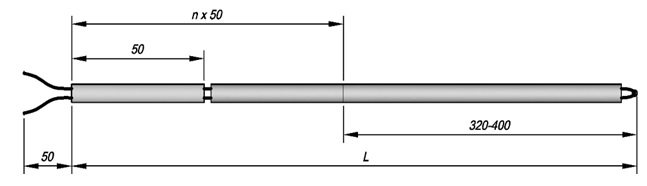

Термопара модификации ТППТ(ТПРТ, ТПВР) 01.01 бескорпусная. Для изоляции термоэлектродов термопары монтажной длиной менее или равной 400 мм используется цельная двухканальная соломка. При длине термопары свыше 400 мм цельная соломка дополняется до требуемой длины двухканальными бусами (длина бус – 50 мм).

Материал соломки и бус – алюмооксидная керамика. По желанию заказчика в качестве изолятора поставляется 2-х канальная соломка необходимой длины, материал соломки – алюмооксидная керамика (К799).

Технические характеристики

Рабочий спай

один

Открытый(ых)

два

Вибростойкость ГОСТ Р 52931

группа L3

Номинальное (условное) давление

0,1МПа

Климатическое исполнение ГОСТ 15150

УХЛ2

Температура окружающей среды: -40..+200ºС

Поверка

 - ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей.

 - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР.

Показатель тепловой инерции

Не превышает 1 с.

Диаметр термоэлектродов

Обозначение

Диаметр положительного

 термоэлектрода,  мм

Диаметр отрицательного

 термоэлектрода ,  мм

А

0.5

0.5

В

0.4

0.5

С

0.4

0.4

Показатели надежности

 Показатели надежности

Группа условий

эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

II1

0,85 за 16 000 часов

2 года

4 года

2 года

III1

0,85 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам.

Температурный диапазон

Тип датчика

температуры

Температура

применения, °С

Группа

условий

эксплуатации

Интервал между

поверками

Дрейф за ИМП, °С

ТППТ



0…1100

II

2 года

± 1

0…1200

III

1 год

± (1,0 + 0,003 · (|t|-1100)

0…1300

± (0,002 · |t|)

0…1600

IV

Не нормирован

Не нормирован

ТПРТ

600…1200

II

2 года

± (0,0025 · |t|)

600…1400

III

1 год

± (0,0025 · |t|)

600…1600

± (0,005 · |t|)

600…1800

IV

Не нормирован

Не нормирован

ТПВР

600…1800

IV

Не нормирован

Не нормирован

Варианты исполнения

ТППТ



R

01.01

000

А

1



О

2

К795

4

L

1



2

3



4



5

6

7



8

9



10



11



12



Поле

Наименование

Код

Описание

1

Тип датчика

ТППТ, ТПРТ, ТПВР

Термопреобразователь проволочный

2

НСХ

Не заполнено

ПП(S) по ГОСТ Р 8.585-2001

ТППТ

R

ПП(R) по ГОСТ Р 8.585-2001

Не заполнено

ПР(B) по ГОСТ Р 8.585-2001

ТПРТ

Не заполнено

Тип С по ASTM E230

ТПВРТ

A1, A2, A3

ВР(A-1), ВР(A-2), ВР(A-3) по ГОСТ Р 8.585-2001

3

Модификация

01.01

Термопара без защитного чехла (термоэлемент)

4

Узел коммутации
датчика

000

свободные концы

5

Типоразмер

термоэлектродов

A

Положительный Ø0.5мм

Отрицательный Ø 0.5мм

B

Положительный Ø 0.4мм

Отрицательный Ø 0.5мм

C

Положительный Ø 0.4мм

Отрицательный Ø 0.4мм

6

Класс допуска

1, 2

По ГОСТ Р 8.585-2001

ТППТ

2, 3

ТПРТ

2, 3

По ГОСТ Р 8.585-2001, для типа С по ASTM E230

ТПВРТ



7



Выходной сигнал,

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

8

Исполнение рабочего спая

О

Открытый спай

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

3

2 пары термоэлектродов (3 спая)

10

Материал защитного чехла

К799

Алюмооксидная керамика 99%, газоплотная

11

Наружный диаметр

4 или 3

мм

12

Монтажная длина

250÷10000

мм

Примеры обозначения изделий

ТППТ 01.01 – 000 – С1 – 0 – К799 – 4 – 800







Вид изделия

ТП

Термопреобразователь проволочный

НСХ

ПП

Тип S

Взрывозащита

общего назначения

Модификация

01.01

без монтажных элем.

Узел коммутации датчика

000

свободные концы

Типоразмер термоэлектродов

С

0,4мм/0,4 мм

Класс допуска

1

первый класс

Вид спая, количество пар

О

Один, открытый

Материал оболочки

К799

Керамика С799

Диаметр оболочки

4

мм

Длина монтажная L

800

мм

ТППТ(R) 01.01 – 000 – А1 – 0 – К799 – 4 –1000







Вид изделия

ТП

Термопреобразователь проволочный

НСХ

ПП(R)

Тип R

Взрывозащита

общего назначения

Модификация

01.01

без монтажных элем.

Узел коммутации датчика

000

свободные концы

Типоразмер термоэлектродов

А

0,5мм/0,5 мм

Класс допуска

1

первый класс

Вид спая, количество пар

О

Один, открытый

Материал оболочки

К799

Керамика С799

Диаметр оболочки

4

мм

Длина монтажная L

1000

мм
