01.19У
01.19У

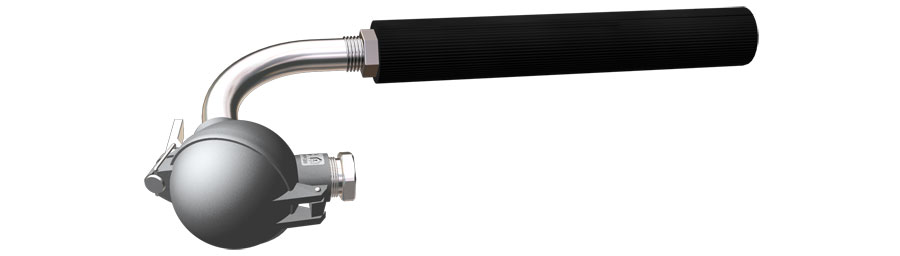

Датчики температуры модификации 01.19У предназначены для измерения температуры высокотемпературных газообразных сред (ТП с чехлом из сплава ХН45Ю) и расплавов солей (ТП с чехлом из стали 12Х18Н10Т).
Погружная рабочая часть защищена толстостенным цельноточеным чехлом из нержавеющей стали 12Х18Н10Т (диаметр 40 мм) или жаростойкого сплава ХН45Ю (диаметр 35 или 30 мм), внутренний чехол – из алюмооксидной керамики.
Длина чехла может быть изменена по требованию Заказчика.
Так как внутренний защитный чехол выполнен из керамики, необходимо при установке и эксплуатации избегать ударов термопреобразователя. Разрушение керамического чехла приводит к быстрому разрушению термоэлектродов.
Для подключения к измерительной цепи датчики могут комплектоваться термопарными адаптерами АТхх.
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Рабочий спай |
один |
Изолированный(ых) |
два |
||
Вибростойкость ГОСТ Р 52931 |
группа L3 |
|
Номинальное (условное) давление |
0,1 МПа |
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС |
Поверка |
- ГОСТ 8.338-2013 - для датчиков с монтажной длиной от 250 мм без установленных измерительных преобразователей. - «Датчики температуры ТППТ, ТПРТ, ТПВР, ТППТ Ex, ТПРТ Ex. Методика поверки» для датчиков температуры ТППТ, ТПРТ, ТППТ Ex, ТПРТ Ex с установленными измерительными преобразователями и для датчиков температуры ТПВР. |
|
Показатель тепловой инерции |
300 с |
Показатели надежности
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
1 – эксплуатация датчиков температуры в окислительной и инертной атмосфере при отсутствии воздействия веществ, относящихся к платиновым ядам. |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
4-20мА |
1Т25 |
±0,25% ∙tn* или ±2,3°С |
4-20мА +HART |
1Н15 |
±0,15% ∙tn* или ±1,5°С |
2Т40 |
±0,4% ∙tn* или ±2,5°С |
2Н30 |
±0,3% ∙tn* или ±2°С |
||
3Т60 |
±0,6% ∙tn* или ±4,5°С |
3Н60 |
±0,6% ∙tn* или ±4,5°С |
||
Т100 |
±1,0% ∙tn* или ±10°С |
Н100 |
±1% ∙tn* или ±10°С |
* - tn (диапазон настройки датчика) необходимо умножить на указанное значение в %. Выбрать большее значение.
Тип датчика температуры |
Материал чехла* |
Группа условий эксплуатации |
Температура применения, °С |
Интервал между поверками |
Средний срок службы |
ТППТ ТПРТ |
Т45 |
Не нормирована |
0…1250 |
Не нормирован |
Не нормирован |
С10 |
|||||
Т01 |
|||||
К101 |
ТППТ |
(R) |
|
Exi |
01.19У |
— |
0 |
23 |
— |
А |
1 |
— |
И |
2 |
— |
Т45 |
— |
30 |
— |
L |
/ |
ℓчехла |
— |
ℓ |
|
1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
8 |
|
9 |
10 |
|
11 |
|
12 |
|
13 |
|
14 |
|
15 |
|
Поле |
Наименование |
Код |
Описание |
||||
1 |
Тип датчика |
ТППТ, ТПРТ, ТПВР |
Термопреобразователь проволочный |
||||
2 |
НСХ |
Не заполнено |
ПП(S) по ГОСТ Р 8.585-2001 |
ТППТ |
|||
R |
ПП(R) по ГОСТ Р 8.585-2001 |
||||||
Не заполнено |
ПР(B) по ГОСТ Р 8.585-2001 |
ТПРТ |
|||||
3 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||
Exi |
0ExiaIICТ4/T6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||
4 |
Модификация |
01.19У |
Датчики для измерения температуры высокотемпературных газообразных сред и расплавов металлов/солей, угловой |
||||
5 |
Кабельный ввод |
0 |
штатный кабельный ввод |
||||
А-Z |
Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика») |
||||||
6 |
Узел коммутации |
20, 22 |
алюминиевая головка с защелкой |
||||
21, 23; 24; 25; 26; 28 |
алюминиевая головка с винтом или крышкой на резьбе |
||||||
7 |
Типоразмер термоэлектродов |
A |
Положительный Ø0.5мм |
Отрицательный Ø 0.5мм |
|||
B |
Положительный Ø 0.4мм |
Отрицательный Ø 0.5мм |
|||||
C |
Положительный Ø 0.4мм |
Отрицательный Ø 0.4мм |
|||||
8 |
Класс допуска |
1, 2 |
По ГОСТ Р 8.585-2001 |
ТППТ |
|||
2, 3 |
|
ТПРТ |
|||||
9 |
Исполнение рабочего спая |
И |
изолированный спай |
||||
10 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||||
2 |
2 пары термоэлектродов (2 спая) |
||||||
11 |
Материал защитного чехла |
С10 |
Сталь 12Х18Н10Т |
D=30, 40 мм |
|||
Т45 |
Сплав ХН45Ю |
D=20, 30, 35, 40 мм |
|||||
Т01 |
Сплав Х27Ю5Т |
D=56 |
|||||
К101 |
Керамика на основе нитрида кремния |
D=28 |
|||||
12 |
Наружный диаметр чехла D |
20, 28, 30, 35, 40, 56 |
мм |
||||
13 |
Монтажная длина L |
600÷2000 |
мм |
||||
14 |
Длина чехла ℓчехла |
250÷1250 |
мм |
||||
15 |
Расстояние ℓ |
400÷1600 |
мм, расстояние от головки датчика до загнутой части датчика |
ТППТ 01.19-025-В1-И-Т45-40-1250/1000/600 |
|||
Вид изделия |
ТП |
Термопара платиновая |
|
НСХ |
ПТ |
ПП (S) по ГОСТ Р 8.585 |
|
Взрывозащита |
― |
Общепромышленный |
|
Модификация |
01.19У |
Угловой, с толстостенным чехлом |
|
Кабельный ввод |
0 |
штатный |
|
Коммутация (код головки) |
25 |
алюминиевая, IP66 |
|
Диаметр термоэлектродов и класс допуска |
В1 |
0,4/0,5 мм, первый класс допуска |
|
Выходной сигнал (класс точности) |
- |
мВ согласно НСХ |
|
Вид спая, количество пар |
И |
изолирован, один |
|
Материал защитной оболочки |
Т45 |
Сплав ХН45Ю |
|
Диаметр рабочей части |
40 |
мм |
|
Длина монтажная |
1250 |
мм |
|
Размер lчехла |
1000 |
мм |
|
Размер lгиба |
600 |
мм |
