Гильзы защитные ЮНКЖ 021

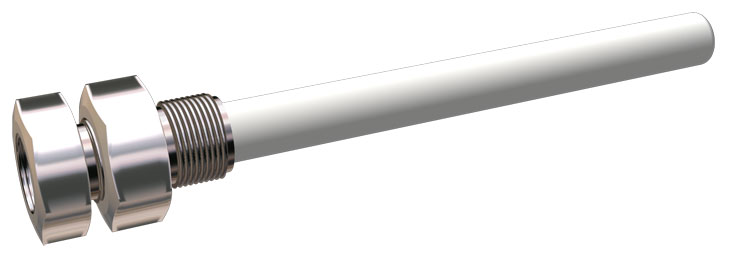

Гильзы защитные ЮНКЖ 021 предназначены для защиты датчиков от воздействия сильноагрессивных сред, не разрушающих фторопласт, при сравнительно невысоких температурах. Материал резьбовых штуцеров – сталь 12Х18Н10Т, защитного чехла – фторопласт Ф4 или Ф4Д. При наличии существенных внешних нагрузок, рекомендуется использовать гильзу ЮНКЖ 023 с чехлом из фторопласта, армированным изнутри стальной трубой, при этом толщина наружной оболочки из фторопласта не менее 1 мм.

Конструкция защитных гильз ЮНКЖ 021 защищены патентами на полезную модель № 61029 и № 75466, а конструкция защитной гильзы ЮНКЖ 022 защищена патентом на полезную модель № 61030.

Смотреть полностью

Технические характеристики

Температурный диапазон

Модификация	Давление номинальное РN, МПа (кгс/см2)	Присоединительная резьба М	D, мм	max Ø датчика, мм	Монтажная длина гильзы защитной L, мм		Погружная длина гильзы U, мм
					от	до
ЮНКЖ 021	2,0 (20)	М20х1,5; G1/2; К1/2”	16	6	80	320	U=L-24*
		М27х2; G3/4; К3/4”	20	8		500
		М33х2; G1; К1”	20, 25
ЮНКЖ 023	2,0 (20)	М20х1,5; G1/2; К1/2”	15	6	80	320
		М33х2; G1; К1”	20	8		500
ЮНКЖ 022	1,0 (10)	М20х1,5; G1/2; К1/2”	15	8	250	1600
		М27х2; G3/4; К3/4”; М33х2; G1; К1”	20, 24	12		1600
		М33х2; G1; К1”	22	10		630
			28	12	450	1200

* - размер для справок, фактическое значение погружной длины уточняйте при заказе.

Варианты исполнения

Исполнения по виду уплотнения:

Присоединительная резьба	Исполнение А						Исполнение В		Исполнение С
	с проточкой по ГОСТ 10549				с конической резьбой		по ГОСТ 22526		по ОСТ 26.260.460

	*Рис. 1*		*Рис. 2*		*Рис. 3*		*Рис. 4*		*Рис. 5*
M	Dm, мм	ℓP, мм	Dm, мм	ℓP, мм	К	ℓP min , мм	Dm, мм	ℓP, мм	Dm, мм	ℓP, мм
М20х1,5	31	17	—		½	21,0	25	14	31	17
G1/2	31	17	—		¾	21,5	26	14	31	17
G3/4	—		38	22	1	26,5	32	16	36	22
М27х2			38	22	1½	27,5	32	16	36	22
G1			48	32	—		39	18	43	32
М33х2			48	32	—		39	18	43	32

Формирование кода обозначения ввертных гильз ЮНКЖ 021; 023; 022;

*ЮНКЖ*		*022*	¾	27	.	А	.	20	¾	*G1/2*	.	Н	¾	Ф4	¾	20	¾	*630*
1		2		3		4		5		6		7		8		10		11

№ поля	Структура	Код поля	Расшифровка
1	Код предприятия-изготовителя	ЮНКЖ
2	Номер модификации гильзы	021,023	Сборная гильза из фторопласта
		022	Сборная гильза с керамическим чехлом
3	Резьба монтажная M	20	М20х1,5
		27	М27х2
		33	М33х2
		G1/2; G3/4; G1	резьба трубная цилиндрическая ГОСТ 6357-81
		K1/2; K3/4; K1	резьба коническая дюймовая ГОСТ 6111-52
4	Исполнение по виду уплотнения гильзы на объекте	A	исполнение A (по ГОСТ 10549-80)
		B	исполнение B (по ГОСТ 22526-77)
		C	исполнение C под бобышку по ОСТ 26.260.460-99
5	Номинальное давление	20	номинальное (усл.) давление в кгс/см2 для ЮНКЖ 021, 023
		10	номинальное (усл.) давление в кгс/см2 для ЮНКЖ 022
6	Внутренняя резьба N датчика		М20х1,5 – не указывается
		G1/2;	резьба трубная цилиндрическая ГОСТ 6357-81
		K1/2	резьба коническая дюймовая ГОСТ 6111-52
7	Исполнение по виду уплотнения датчика в гильзе		под подвижный штуцер (поле не заполняется)
		Н	под неподвижный штуцер
8	Материал погружаемой части	Ф	фторопласта Ф-4, Ф-4Д	ЮНКЖ 021, 023
		К799	высокоалюмооксидная керамика С799	ЮНКЖ 022
		К101, К050, К110	нитридная керамика Syalon
10	Наружный диаметр рабочей части	16, 20, 25	размер в мм.	для ЮНКЖ 021
		14, 18, 20	размер в мм.	для ЮНКЖ 023
		15, 20, 22, 24, 28	размер в мм.	для ЮНКЖ 022
11	Монтажная длина устанавливаемого датчика температуры	L	в мм. Рекомендуется выбирать из стандартного ряда линейных размеров ГОСТ 6636-69

Примеры обозначения изделий

ЮНКЖ 021-20.А.20-Ф-16-120 ¾гильза защитная модификации 021, монтажная резьба М20х1,5, уплотнительная поверхность исп. А (по ГОСТ 10549) Номинальное давление 2 МПа. Резьба М20х1,5 для датчика с подвижным штуцером. Материал чехла фторопласт Ф, диаметр рабочей части 16 мм, монтажная длина 120мм.
