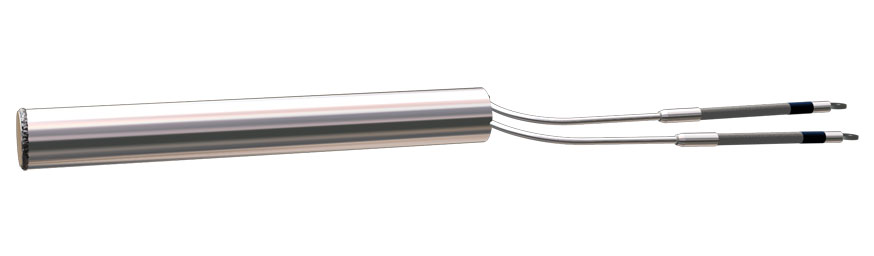

Электронагреватели кабельные спиральные патронные ЭНК-С-П

Электронагреватели кабельные спиральные патронные ЭНК-С-П

Предназначены для внутреннего обогрева пресс-форм и ножевых устройств экструзионных установок.

В качестве нагревательного элемента используется спиральный нагреватель ЭНК-С, который вставляется в гильзу из стали 12Х18Н10Т. Выводы герметизируются. Минимальный наружный диаметр гильзы 12 мм.

Для подключения к сети переменного или постоянного тока электронагреватели, по умолчанию, оснащаются токоподводящими проводами длиной 250 мм, выполненными из провода марки ПРКА в термостойкой изоляции (до 180°С). Длина выводов может быть увеличена. По требованию Заказчика электронагреватели могут быть изготовлены с контактными стержнями с резьбой М5, что необходимо указать при заказе как исполнение 2.

Технические характеристики

температура рабочей и наружной поверхности ЭН

не превышает600°С  –  во включенном состоянии при отводе тепла естественной конвекцией воздуха.

минимальное возможное значение обогреваемой площади:


Электрическая мощность, N, Вт

250

320

400

500

630

800

1000

1250

1500

2000

Минимальное возможное значение обогреваемой площади, S*, мм2

26000

20500

16000

13100

10300

8100

13100

10500

12800

19300

* – площадь обогреваемой поверхности  S = 3,14xDxL.

Варианты исполнения

Перечень исполнений электронагревателей

Модификация ЭН

Минимальная монтажная длина L, мм

Электрическая
мощность,
N, Вт

Рабочее
напряжение,
U, В

D=12

D=16

D=20

ЭНК-С-П

800

550

430

250

220

630

430

330

320

500

350

265

400

395

280

210

500

320

220

165

630

250

180

130

800

420

290

220

1000

345

230

175

1250

-

320

240

1500

-

460

340

2000

Пределы допускаемых отклонений от номинальной мощности по ГОСТ 13268-88: от –10% до +5%.

Обозначение и примеры записи при заказе

ЭНК-С-П  D´L. N. U  (исполнение 2)

ЭНК-С-П 16´320. 400. 220 –электронагреватель кабельный спиральный патронный, наружный монтажный
диаметр гильзы (D)16 мм,  монтажная длина (L) 320 мм, мощность 400 Вт, рабочее напряжение 220 В (выводы проводами длиной 250 мм).
