304
002
004
050
080
304

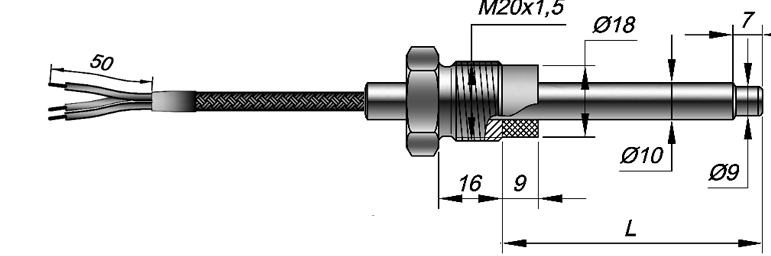

Датчик температуры конструктивной модификации 304, с фторопластовым подвижным кольцом и штуцером. Предназначен для измерения температуры поверхности твёрдых тел, жидких и газообразных химически неагрессивных сред, а так же агрессивных, не разрушающих материал защитного чехла.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
|
Схема соединений |
3-х проводная |
класс допуска А, В, С |
|
|
4-х проводная |
|||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
|
Поверка |
- ГОСТ 8. 461-2009; |
||
|
Время термической реакции: |
Не превышает 25 сек. |
||
Показатели надежности:
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет)* |
2 года |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
|
Тип ТС |
Диаметр чехла, мм |
Материал чехла |
Группа условий эксплуатации |
Класс допуска |
Температура применения, °С |
ИМП |
Средний срок службы |
|
ТСМТ |
10 |
С10 |
II |
A |
– 50…+120 |
2 года |
4 года |
|
B, C |
– 50…+150 |
2 года |
4 года |
||||
|
ТСПТ |
10 |
С10 |
I |
A, B, С |
– 50…+150 |
5 лет |
10 лет |
|
II |
– 50…+200 |
2 года |
4 года |
|
ТСПТ |
|
Exi |
304 |
— |
0 |
60 |
— |
Pt100 |
— |
В |
3 |
— |
С10 |
— |
8 |
— |
L |
/ |
l |
|
|
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
Поле |
Наименование |
Код |
Описание |
||
|
1 |
Тип датчика |
ТСМТ |
Термометр сопротивления медный |
||
|
ТСПТ |
Термометр сопротивления платиновый |
||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||
|
3 |
Модификация |
304 |
С фторопластовым подвижным кольцом и штуцером |
||
|
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP65 |
0ExiaIICT6 или общ. назнач. |
|
2 |
вилка мини-разъема |
IP40 |
общего назначения |
||
|
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
||
|
5 |
Узел коммутации |
50 |
многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода |
||
|
60 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
||||
|
6 |
НСХ |
50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 |
НСХ в соответствии с ГОСТ 6651-2009 |
||
|
7 |
Класс допуска |
А, В, С |
Класс допуска по ГОСТ 6651-2009. |
||
|
8 |
Схема соединения |
3, 4 |
3-х и 4-х проводная схема подключения. |
||
|
9 |
Материал оболочки |
С10 |
сталь 12Х18Н10Т |
||
|
10 |
Наружный диаметр, мм |
10 |
Диаметр датчика 10мм с утонением до 9 мм на рабочем конце |
||
|
11 |
Монтажная длина L |
60÷500 |
мм |
||
|
12 |
Длина удлинительного провода ℓ |
100÷30 000 |
мм |
||
|
13 |
Типоразмер штуцера |
Не заполнено |
По умолчанию штуцер М20х1,5 |
||
|
G1/2 |
Необходимая резьба штуцера указывается в явном виде. |
||||
|
ТСПТ Exi304 – 060– Pt100 – В3 – С10 – 10 – 80/ 5000
|
Вид изделия |
ТСПТ |
термометр сопротивления платиновый |
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
|
Модификация |
304 |
|
|
|
Код провода |
060 |
фторопластовая оболочка, IP65 |
|
|
НСХ |
Pt100 |
|
|
|
Класс допуска и сх. подключения |
В3 |
класс В, сх. 3-х проводная |
|
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
|
|
Диаметр рабочей части |
10 |
10 / 9 мм |
|
|
Длина монтажная L |
80 |
мм |
|
|
Длина до головкиℓ |
5000 |
мм |
