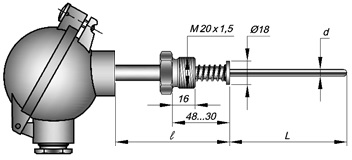

Датчик температуры конструктивной модификации 111, с подпружиненным штуцером и упорным кольцом. Предназначен для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.
Защитные чехлы термометров изготавливается из стали 12Х18Н10Т, монтажные штуцера ¾ из углеродистой стали обыкновенного качества с защитным покрытием. Для сильно агрессивных сред термометры рабочим диаметром 10 мм могут изготавливаться из стали 10Х17Н13М2Т (С13).
Для подключения к измерительной цепи ТС могут комплектоваться адаптерами АТС.
Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002. Подробнее см. «Варианты Исполнений».
В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.
| Схема соединений | 2-х проводная | Класс допуска В, С (см. пункт 9 на стр. 6-5) |
| 3-х проводная | Класс допуска АА, А, В, С | |
| 4-х проводная | ||
| Вибростойкость ГОСТ Р 52931 | группа V3 | |
| Номинальное (условное) давление | 0,1 МПа | |
| Сейсмостойкость MSK-64 | 9 баллов при уровне установки над нулевой отметкой до 70 м | |
| Климатическое исполнение ГОСТ 15150 | УХЛ2.Температура окружающей среды: | -60..+120ºС для изделий общего назначения |
| -60..+85 ºС для исполнения Ex с аналоговым сигналом | ||
| -55..+85ºС для изделий с унифицированным выходным сигналом | ||
| Поверка | - ГОСТ 8. 461-2009 без измерительных преобразователей; - МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями. | |
Время термической реакции:
| Время термической реакции датчика в зависимости от диаметра, сек | |
| d = 6; 8 | d = 10 |
| 16 | 20 |
Показатели надежности:
| Группа условий  эксплуатации | Вероятность  Безотказной  работы | Назначенный срок службы | Средний срок службы | Гарантийный срок эксплуатации |
| I | 0,95 за 40 000 часов | 5 лет | 10 лет | 5 лет |
| II | 0,95 за 16 000 часов | 2 года | 4 года (6 лет)* | 2 года |
| III | 0,95 за 8 000 часов | 1 год | 2 года | 1 год |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART.
| Выходной  | Условное  | Пределы  | Выходной | Условное  | Пределы  |
| 4-20мА | AA3T25; А3T25 | 0,25% ·tn или 0,5 °С | 4-20мА | AAxH25, AxH25 | 0,25% ·tn или 0,3°С |
| B3T70 | 0,7% ·tn или 1,0°С | AxH10, BxH10 | 0,1 % ·tn или 0,15 °С | ||
| A3T40 | 0,4% ·tnили 0,5°С | BxH70 | 0,7 % ·tnили 1,0 °С |
*   - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
**  - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.
| Тип ТС | Диаметр чехла, мм | Материал чехла | Модификация | Группа       условий   эксплуатации | Класс допуска | Температура применения, °С | ИМП | Средний срок службы | |
| ТСМТ | 10, 8, 6 | С10, | 111 | II | A | – 50…+120 | 2 года | 4 года | |
| 10 | С13 | B, C | – 50…+200 | ||||||
| ТСПТ | 10, 8, 6 | С10, | 111Н | I | A, B, С | – 50…+200 | 5 лет | 10 лет | |
| II | AA | – 30…+150 | 2 года | 4 года | |||||
| III | – 30…+200 | 1 год | 2 года | ||||||
| 111К | II | B, C | – 196…+200 | 2 года | 4 года | ||||
| 10 | С13 | ||||||||
| 111 | I | A, B, C | – 50…+300 | 5 лет | 10 лет | ||||
| II | B, C | – 50…450 | 2 года | 4 года | |||||
| III | – 50…600 | 1 года | 2 года |
| ТСПТ |   | Exi | 111 | — | А | 23 | — | Pt100 | — | В | 3 | Н10 | — | С10 | — | 6 | — | L | / | l |   | G1/2 |
| 1 |   | 2 | 3 |   | 4 | 5 |   | 6 |   | 7 | 8 | 9 |   | 10 |   | 11 |   | 12 |   | 13 |   | 14 |

| Поле | Наименование | Код | Описание | |||||
| 1 | Тип датчика | ТСПТ | Термометр сопротивления платиновый | |||||
| 2 | Вид   взрывозащиты | Не заполнено | электрооборудование общего назначения | |||||
| Exi | 0ExiaIICT6 X,   искробезопасная цепь по ГОСТ 30852.10-2002 | |||||||
| Exd | 1ExdIICT6, взрывонепроницаемая   оболочка по ГОСТ 30852.1-2002 | |||||||
| 3 | Модификация | 111 | Кабельный, с подпружиненным штуцером и упорным   кольцом | |||||
|   | Кабельный   ввод | 0 | штатный кабельный ввод клеммной головки | |||||
| А | под небронированный кабель в металлорукаве DN15 | Клеммные головки ≥ 14 | ||||||
| C | под небронированный кабель в металлорукаве DN18 | |||||||
| D | под небронированный кабель в металлорукаве DN20 | |||||||
| E | под небронированный кабель в металлорукаве DN12 | |||||||
| F | под трубный монтаж с внутренней резьбой М20х1,5 | |||||||
| G | под трубный монтаж с выходом наружной резьбой G1/2 | |||||||
| H | под небронированный кабель диаметром 6,5÷14 мм | |||||||
| I | под небронированный кабель диаметром 3,2÷8,7 мм | |||||||
| J | под кабель диаметром внутренней/наружной оболочки:   6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней | |||||||
| К | под кабель диаметром внутренней/наружной оболочки:   3,1-8,7 / 6,1-11,5, бронированный всеми типами брони | |||||||
| L | под кабель диаметром внутренней/наружной оболочки:   6,5-14 / 12,5-20,9, бронированный всеми типами брони | |||||||
| 5 | Узел   коммутации | 10 | пластиковая головка | IP55 | Общего назначения | |||
| 15; 16;17;   18; 19 | алюминиевая головка | IP66/IP68 | 1ExdIICT6 / 0ExiaIICT6 X | |||||
| 20; 22 | алюминиевая головка | IP65 | Общего назначения | |||||
| 14; 21; 23; 24; 25; 26; 28; 29 | алюминиевая головка | IP66 | 0ExiaIICT6 X или   общего назначения | |||||
| 27 | нержавеющая сталь | IP66 | 0ExiaIICT6 или   общего назначения | |||||
| 6 | НСХ | Pt100, Pt500, Pt1000 | НСХ в соответствии с ГОСТ 6651-2009 | |||||
| 7 | Класс допуска | АА, А, В, С | Класс допуска по ГОСТ 6651-2009 | |||||
| 8 | Схема   соединения | 3, 4 | 3-х и 4-х проводная схема подключения для класса   АА, А | |||||
| 2, 3, 4 | 2-х, 3-х, 4-х проводная схема подключения для класса   В, С | |||||||
| 9 | Выходной   сигнал, условное обозначение точности измерительного преобразователя см.   табл.3 на стр. 6-3 | Не заполнено | аналоговый сигнал (Ом) в соответствии с НСХ | |||||
| T25 | Для   головок клеммных   ≥14 | 4-20 мА | для АА3 и А3 | |||||
| T40 | для А3 | |||||||
| T70 | для В3 | |||||||
| H10 | 4-20 мА +HART | для Ах, Вх | Индивидуальная градуировка датчика | |||||
| H25 | для ААх, Ах | |||||||
| H70 | для Вх | |||||||
| 10 | Материал   оболочки кабеля | С10 | сталь 12Х18Н10Т | |||||
| С13 | сталь 10Х17Н13М2Т | |||||||
| 11 | Наружный   диаметр | 6, 8, 10 | мм | |||||
| 12 | Монтажная   длина L | 50÷3150 | мм | |||||
| 13 | Размер от   места  уплотнения   до головки ℓ | Не заполнено | 120 мм | |||||
| 30÷500 | размер в мм | |||||||
| 14 | Типоразмер   штуцера | Не заполнено | штуцер с резьбой М20х1,5 | |||||
| G1/2 | для всех остальных случаев указать размер   резьбы | |||||||
|
 | ТСПТ Exi111 – A23 – Pt100 – А3Н25 – С10 –   8 – 250/100 | ||
| Вид изделия | ТСПТ | Термометр сопротивления платиновый | |
| Взрывозащита | Exi | 0ExiaIICT6 X | |
| Модификация | 111 | С подпружиненным штуцером и  упорным кольцом | |
| Кабельный ввод | А | под металлорукав DN15 | |
| Коммутация (код головки) | 23 | IP66 | |
| НСХ | Pt100 | ||
| Класс допуска и сх. подключения | А3 | Класс А, схема 3-х проводная | |
| Выходной сигнал (класс точности) | Н25 | 4-20мА+ HART | |
| Материал защитной оболочки | С10 | сталь 12Х18Н10Т | |
| Диаметр рабочей части | 8 | мм | |
| Длина монтажная L | 250 | мм | |
| Длина до головки ℓ | 100 | мм | |
