Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.
Защитные чехлы термометров изготавливается из стали 12Х18Н10Т, монтажные штуцера ¾ из углеродистой стали обыкновенного качества с защитным покрытием.
Для подключения к измерительной цепи ТС могут комплектоваться адаптерами АТС.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.
В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколамHART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.
Схема соединений |
2-х проводная |
Класс допуска В, С (см. пункт 9 на стр. 6-5) |
3-х проводная |
Класс допуска АА, А, В, С |
|
4-х проводная |
||
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|
Номинальное (условное) давление |
6,3 МПа |
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||
-55..+85ºС для изделий с унифицированным выходным сигналом |
||
Поверка |
- ГОСТ 8. 461-2009 без измерительных преобразователей; - МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями. |
|
Время термической реакции датчика 16 сек |
Показатели надежности:
Группа условий эксплуатации |
Вероятность Безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет)* |
2 года |
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART.
Выходной |
Условное |
Пределы |
Выходной |
Условное |
Пределы |
4-20мА |
AA3T25; А3T25 |
0,25% ·tn или 0,5 °С |
4-20мА |
AAxH25, AxH25 |
0,25% ·tn или 0,3°С |
B3T70 |
0,7% ·tn или 1,0°С |
AxH10, BxH10 |
0,1 % ·tn или 0,15 °С |
||
A3T40 |
0,4% ·tnили 0,5°С |
BxH70 |
0,7 % ·tnили 1,0 °С |
* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
** - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.
Тип ТС |
Диаметр чехла, мм |
Материал чехла |
Модификация |
Группа условий эксплуатации |
Класс допуска |
Температура применения, °С |
ИМП |
Средний срок службы |
|
ТСМТ |
10, 8, 6 |
С10 |
103 |
II |
A |
– 50…+120 |
2 года |
4 года |
|
10 |
С13 |
B, C |
– 50…+200 |
||||||
ТСПТ |
10, 8, 6 |
С10 |
103Н,103Н |
I |
A, B, С |
– 50…+200 |
5 лет |
10 лет |
|
II |
AA |
– 50…+150 |
2 года |
4 года |
|||||
III |
– 50…+200 |
1 год |
2 года |
||||||
103К, 103К, |
II |
B, C |
– 196…+200 |
2 года |
4 года |
||||
10 |
С13 |
||||||||
103 |
I |
A, B, C |
– 50…+300 |
5 лет |
10 лет |
||||
II |
B, C |
– 50…450 |
2 года |
4 года |
|||||
III |
– 50…600 |
1 года |
2 года |

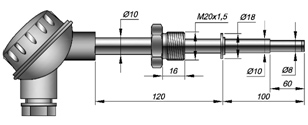

ТСПТ |
|
Exi |
103 |
|
— |
А |
21 |
— |
|
P100 |
— |
В |
3 |
|
— |
С10 |
— |
8 |
— |
L |
/ |
l |
|
G1/2 |
1 |
|
2 |
3 |
4 |
|
5 |
6 |
|
7 |
8 |
|
9 |
10 |
11 |
|
12 |
|
13 |
|
14 |
|
15 |
|
16 |
Поле |
Наименование |
Код |
Описание |
||||
1 |
Тип датчика |
ТСМТ |
Термометр сопротивления медный |
||||
ТСПТ |
Термометр сопротивления платиновый |
||||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
||||||
3 |
Модификация |
103 |
Защитный чехол с утонением, подвижным штуцером и упорным кольцом |
||||
4 |
Вариант исполнения (см. таблицу «температуры применения») |
Не заполнено |
Стандартное исполнение |
||||
К |
Криогенное исполнение от -200 до +200°С |
||||||
Н |
Низкотемпературное исполнение от -50 до +200°С |
||||||
5 |
Кабельный ввод |
0 |
штатный кабельный ввод клеммной головки |
||||
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
||||||
В |
под небронированный кабель в металлорукаве МРПИ-15 |
||||||
C |
под небронированный кабель в металлорукаве DN18 |
||||||
D |
под небронированный кабель в металлорукаве DN20 |
||||||
E |
под небронированный кабель в металлорукаве DN12 |
||||||
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
||||||
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
||||||
H |
под небронированный кабель диаметром 6,5÷14 мм |
||||||
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
||||||
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
||||||
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
||||||
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
||||||
6 |
Узел коммутации |
10 |
пластиковая головка |
IP55 |
общего назначения |
||
15; 16; 17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||||
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
||||
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 или общ. назнач. |
||||
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 или общ. назнач. |
||||
7 |
Количество ЧЭ |
не заполнено |
один ЧЭ |
||||
2хPt100 |
два ЧЭ |
||||||
8 |
НСХ |
50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 |
НСХ в соответствии с ГОСТ 6651-2009 |
||||
9 |
Класс допуска |
АА, А, В, С |
Класс допуска по ГОСТ 6651-2009 |
||||
10 |
Схема подключения |
3, 4 |
3-х и 4-х проводная схема подключения для класса АА, А |
||||
2, 3, 4 |
2-х, 3-х, 4-х проводная схема подключения для класса В, С |
||||||
11 |
Выходной сигнал, условное обозначение точности измерительного преобразователя |
Не заполнено |
аналоговый сигнал (Ом) в соответствии с НСХ |
||||
T25 |
Для головок клеммных ≥14 |
4-20 мА |
для АА3 и А3 |
||||
T40 |
для А3 |
||||||
T70 |
для В3 |
||||||
H10 |
4-20 мА +HART |
для Ах, Вх |
индивидуальная градуировка датчика |
||||
H25 |
для ААх, Ах |
||||||
H70 |
для Вх |
||||||
12 |
Материал наружной оболочки кабеля |
С10 |
сталь 12Х18Н10Т |
||||
13 |
Наружный диаметр |
8 |
мм |
||||
14 |
Монтажная длина L |
50÷3150 |
монтажная длина L, мм |
||||
15 |
Размер от места уплотнения до головки ℓ. |
Не заполнено |
120 мм |
||||
30÷500 |
мм |
||||||
16 |
Типоразмер штуцера |
Не заполнено |
штуцер с резьбой М20х1,5 или отсутствует |
||||
Указать размер резьбы |
для всех остальных случаев |
ТСМТ 103 – 010 – 100М – В3 – С10 – 8 – 100 |
|||
Вид изделия |
ТСМТ |
термометр сопротивления медный |
|
Взрывозащита |
― |
общего назначения |
|
Модификация |
103 |
|
|
Кабельный ввод |
0 |
штатный |
|
Коммутация (код головки) |
10 |
IP55 |
|
НСХ |
100М |
|
|
Класс допуска |
В |
класс В |
|
Схема соединений |
3 |
3-х проводная |
|
Выходной сигнал (класс точности) |
― |
аналоговый |
|
Материал защитной оболочки |
С10 |
сталь 12Х18Н10Т |
|
Диаметр рабочей части |
8 |
мм |
|
Длина монтажная L |
100 |
мм |
|
Длина до головкиℓ |
― |
120 мм |
