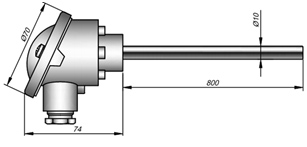

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ.
Защитные чехлы термометров изготавливается из стали 12Х18Н10Т. Для сильно агрессивных сред термометры рабочим диаметром 10 мм могут изготавливаться из стали 10Х17Н13М2Т (С13).
Термометры ТСПТ 102К предназначены для измерения температуры в криогенной технике. Термометры ТСПТ 102Н предлагаются в качестве альтернативы медным ТС для измерения температуры в диапазоне до 200°С.
Для обеспечения гарантированного контакта датчика с гильзой рекомендуем устанавливать датчики модификаций ТСМТ(ТСПТ) 102, без монтажных элементов, с использованием штуцера монтажного ЮНКЖ 038 или штуцера передвижного ЮНКЖ 031 (см. раздел «Монтажная арматура ЮНКЖ»).
Для подключения к измерительной цепи ТС могут комплектоваться адаптерами АТС
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.
В клеммную головку могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, а также кабельные вводы для дополнительной фиксации кабеля и при необходимости, металлорукава.
Схема соединений |
2-х проводная |
Класс допуска В, С (см. пункт 9 на стр. 6-5) |
|
3-х проводная |
Класс допуска АА, А, В, С |
||
4-х проводная |
|||
Вибростойкость ГОСТ Р 52931 |
группа V3 |
||
Номинальное (условное) давление |
1,0 МПа при комплектовании штуцером ЮНКЖ 031 6,3 МПа при комплектовании штуцером ЮНКЖ 041 |
модификации 102, 102Н, 102К |
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
|||
-55..+85ºС для изделий с унифицированным выходным сигналом |
|||
Поверка |
- ГОСТ 8. 461-2009 без измерительных преобразователей; - МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями. |
||
Время термической реакции:
Время термической реакции датчика в зависимости от диаметра, сек |
|
d = 6; 8 |
d = 10 |
16 |
20 |
Показатели надежности:
Группа условий эксплуатации |
Вероятность Безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
II |
0,95 за 16 000 часов |
2 года |
4 года (6 лет)* |
2 года |
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
* - Увеличенный средний срок службы с вероятностью безотказной работы 0,6 за указанный период.
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART.
Выходной |
Условное |
Пределы |
Выходной |
Условное |
Пределы |
4-20мА |
AA3T25; А3T25 |
0,25% ·tn или 0,5 °С |
4-20мА |
AAxH25, AxH25 |
0,25% ·tn или 0,3°С |
B3T70 |
0,7% ·tn или 1,0°С |
AxH10, BxH10 |
0,1 % ·tn или 0,15 °С |
||
A3T40 |
0,4% ·tnили 0,5°С |
BxH70 |
0,7 % ·tnили 1,0 °С |
* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
** - «х» обозначает количество проводов в схеме подключения термометра сопротивления, х=3 или 4. Например АА4Н25 или B3H70.
Тип ТС |
Диаметр чехла, мм |
Материал чехла |
Модификация |
Группа условий эксплуатации |
Класс допуска |
Температура применения, °С |
ИМП |
Средний срок службы |
|
ТСМТ |
10, 8, 6 |
С10, |
102 |
II |
A |
– 50…+120 |
2 года |
4 года |
|
10 |
С13 |
B, C |
– 50…+200 |
||||||
ТСПТ |
10, 8, 6 |
С10, |
102Н |
I |
A, B, С |
– 50…+200 |
5 лет |
10 лет |
|
II |
AA |
– 50…+150 |
2 года |
4 года |
|||||
III |
– 50…+200 |
1 год |
2 года |
||||||
102К |
II |
B, C |
– 196…+200 |
2 года |
4 года |
||||
10 |
С13 |
||||||||
102 |
I |
A, B, C |
– 50…+300 |
5 лет |
10 лет |
||||
II |
B, C |
– 50…450 |
2 года |
4 года |
|||||
III |
– 50…600 |
1 года |
2 года |
ТСПТ |
|
Exi |
102 |
|
— |
А |
26 |
— |
2х |
P100 |
— |
В |
3 |
Н70 |
— |
С10 |
— |
10 |
— |
L |
1 |
|
2 |
3 |
4 |
|
5 |
6 |
|
7 |
8 |
|
9 |
10 |
11 |
|
12 |
|
13 |
|
14 |
Поле |
Наименование |
Код |
Описание |
||||
1 |
Тип датчика |
ТСМТ |
Термометр сопротивления медный |
||||
ТСПТ |
Термометр сопротивления платиновый |
||||||
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
||||||
3 |
Модификация |
102, 102К, 102Н |
Без монтажных элементов |
||||
4 |
Вариант исполнения (см. таблицу «температуры применения») |
Не заполнено |
Стандартное исполнение |
||||
К |
Криогенное исполнение от -200 до +200°С |
||||||
Н |
Низкотемпературное исполнение от -50 до +200°С |
||||||
5 |
Кабельный ввод |
0 |
штатный кабельный ввод клеммной головки |
||||
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
||||||
В |
под небронированный кабель в металлорукаве МРПИ-15 |
||||||
C |
под небронированный кабель в металлорукаве DN18 |
||||||
D |
под небронированный кабель в металлорукаве DN20 |
||||||
E |
под небронированный кабель в металлорукаве DN12 |
||||||
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
||||||
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
||||||
H |
под небронированный кабель диаметром 6,5÷14 мм |
||||||
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
||||||
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
||||||
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
||||||
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
||||||
6 |
Узел коммутации |
10 |
пластиковая головка |
IP55 |
общего назначения |
||
15; 16; 17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||||
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
||||
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 или общ. назнач. |
||||
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 или общ. назнач. |
||||
7 |
Количество ЧЭ |
не заполнено |
один ЧЭ |
||||
2хPt100 |
два ЧЭ |
||||||
8 |
НСХ |
50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 |
НСХ в соответствии с ГОСТ 6651-2009 |
||||
9 |
Класс допуска |
АА, А, В, С |
Класс допуска по ГОСТ 6651-2009 |
||||
10 |
Схема подключения |
3, 4 |
3-х и 4-х проводная схема подключения для класса АА, А |
||||
2, 3, 4 |
2-х, 3-х, 4-х проводная схема подключения для класса В, С |
||||||
11 |
Выходной сигнал, условное обозначение точности измерительного преобразователя |
Не заполнено |
аналоговый сигнал (Ом) в соответствии с НСХ |
||||
T25 |
Для головок клеммных ≥14 |
4-20 мА |
для АА3 и А3 |
||||
T40 |
для А3 |
||||||
T70 |
для В3 |
||||||
H10 |
4-20 мА +HART |
для Ах, Вх |
индивидуальная градуировка датчика |
||||
H25 |
для ААх, Ах |
||||||
H70 |
для Вх |
||||||
12 |
Материал наружной оболочки кабеля |
С10 |
сталь 12Х18Н10Т |
||||
С13 |
сталь 10Х17Н13М2Т |
||||||
13 |
Наружный диаметр |
6, 8 |
мм |
С10 |
|||
10 |
С10, С13 |
||||||
14 |
Монтажная длина L |
50÷3150 |
мм |
ТСПТ Exi102 – 028 – Pt100 – В3Н70 – С13 – 10 – 800 |
|||
Вид изделия |
ТСПТ |
Термометр сопротивления платиновый |
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
Модификация |
102 |
|
|
Кабельный ввод |
0 |
штатный |
|
Коммутация (код головки) |
28 |
IP66 |
|
НСХ |
Pt100 |
|
|
Класс допуска и сх. подключения |
В3 |
Класс В, схема 3-х проводная |
|
Выходной сигнал (класс точности) |
Н70 |
4-20мА + HART |
|
Материал защитной оболочки |
С13 |
сталь 10Х17Н13М2Т |
|
Диаметр рабочей части |
10 |
мм |
|
Длина монтажная L |
800 |
мм |
