От неопределенностик стабильности
02.04
002
004
060
080
02.04

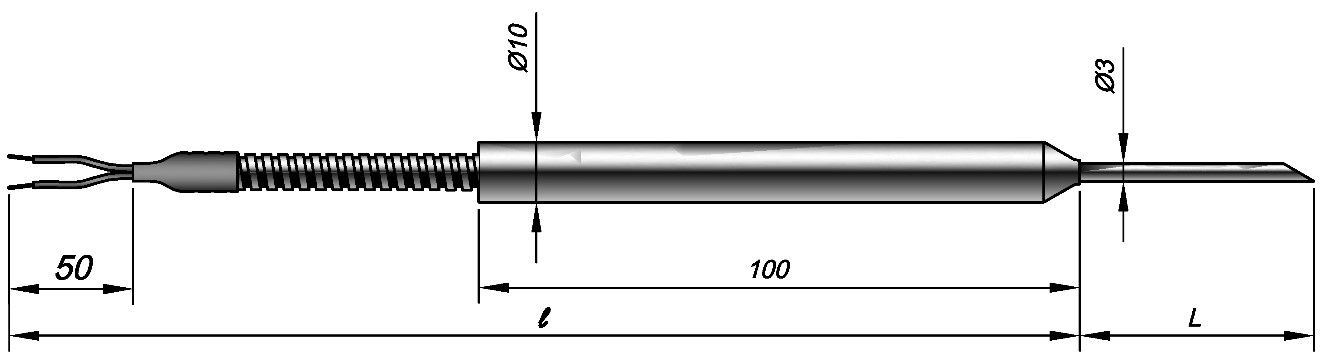

Предназначены для измерения температуры пищевых продуктов, обрабатывающихся в термокамерах. При требовании дополнительной защиты удлинительный провод может быть помещен в нержавеющий металлорукав.
|
Рабочий спай |
один |
Изолирован(ы) или |
|
два |
||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|
|
Номинальное (условное) давление |
0,1 МПа |
|
|
Сейсмостойкость MSK-64 |
Не нормирована |
|
|
Климатическое исполнение ГОСТ 15150 |
-60..+120ºС для изделий общего назначения |
|
|
Поверка |
- МИ 3090-2007 |
|
|
Показатель тепловой инерции τ 0,63: |
1,5 секунды для Неизолированного спая |
|
|
Температура применения, ºС |
-40…+300°C |
|
|
Интервал между поверками |
2 года |
|
|
Средний срок службы |
4 года |
|
|
Вероятность безотказной работы |
0,95 за 16 000 часов |
|
|
Гарантийный срок эксплуатации |
2 года |
|
|
КТХА |
|
|
02.04 |
— |
0 |
80 |
— |
к1 |
— |
И |
|
— |
С321 |
— |
3 |
— |
100 |
/ |
5000 |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
Поле |
Наименование поля |
Код |
Описание |
||
|
1 |
Тип датчика |
КТХА, КТХК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||
|
3 |
Модификация |
02.04 |
|
||
|
4 |
Узел коммутации |
0 |
свободные концы 50мм |
IP65 |
0ExiaIICT6 или общего назначения |
|
2 |
вилка мини-разъема |
IP40 |
общего назначения |
||
|
4 |
вилка стандарт-разъема |
IP40 |
общего назначения |
||
|
5 |
Вариант исполнения проводов (см. таблицу «Варианты модификаций» стр. 1-14) |
60 |
многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
||
|
80 |
многожильный провод с фторопластовой изоляцией в металлорукаве. |
||||
|
6 |
Класс допуска датчика |
к1; к2 |
подробнее см. таблицу 5стр 2-9 |
||
|
7 |
Исполнение рабочего спая |
Н |
неизолированный спай |
||
|
И |
изолированный спай |
||||
|
8 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||
|
2 |
2 пары термоэлектродов |
||||
|
9 |
Материал защитного чехла |
С321 |
Сталь AISI 321 |
||
|
С10 |
сталь 12Х18Н10Т (только для КТХК) |
||||
|
10 |
Наружный диаметр |
3, 4.5 |
размер в мм по выбору Заказчика |
||
|
11 |
Монтажная длина L |
60÷250 |
мм |
||
|
12 |
Длина удлиняющего провода ℓ |
500÷10 000 |
мм |
||
|
КТХА 02.04 – 080 – к1 – И – С321 – 3 – 100/3150
|
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
|
общепромышленный |
|
|
Модификация |
02.04 |
|
|
|
Узел коммутации |
0 |
свободные концы |
|
|
Вид провода |
80 |
фторопласт / фторопласт / металлорукав |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Вид спая |
И |
изолирован, один |
|
|
Материал оболочки кабеля и ее толщина |
С321 |
сталь AISI 321 |
|
|
Диаметр кабеля |
3 |
мм |
|
|
Длина монтажная |
100 |
мм |
|
|
Длина провода |
3150 |
мм |
