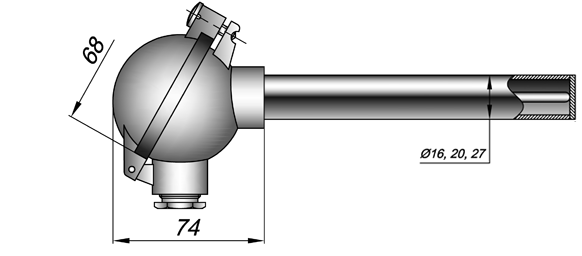

01.06

 Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Датчики температуры 01.06, для установки на объект, рекомендуется комплектовать штуцерами передвижными ЮНКЖ 031, 041 либо передвижными фланцами ЮНКЖ 030 (см. раздел 10 каталога «Монтажная арматура ЮНКЖ»). При этом номинальное давление нормируется по используемому монтажному элементу.

Датчики КТХА 01.06 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ.

Датчики 01.06 имеют разборную конструкцию, возможна поставка отдельно термочувствительных элементов КТХА 01.01-006 для них.

Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.

Датчики могут иметь вид взрывозащиты 0ExiaIICT4...Т6 X или 1ExdIICT4...Т6 по ГОСТ 30852.10-2002.

  В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Технические характеристики

Рабочий спай

один

Изолирован(ы) или Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Номинальное (условное) давление

0,1 МПа

Модификация 01.06

Климатическое исполнение ГОСТ 15150

УХЛ2. Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм разборных конструкций, без измерительных преобразователей;

- МИ 3091-2007 – для датчиков модификаций 21.ХХ

- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;

- МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 14

d = 16

d = 20

Изолированный от оболочки

30

40

50

Неизолированный от оболочки

Показатели надежности

Группа условий эксплуатации

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
 эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или ±1,5°С

4-20мА+HART

к1Н25

±0,25%tn или ±0,9°С;

к1Т50

±0,5%tn или ±2,0°С

к0Н40

±0,4%tn или ±1,2°С;

к2Т80

±0,8%tn или ± 2,5°С

к1Н50

±0,5%tn или ±1,7°С;

к2Н80

±0,8%tn  или ± 2,5°С

 * - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ

Диаметр чехла

Материал чехла

Группа условий эксплуатации

Температура
применения,
ºС

Интервал между поверками

Средний срок службы

КТХА

16; 20

С10

I

-40…+600

5 лет

10 лет

II

-40…+800

2 года

4 года

КТНН

16; 20

С10

I

-40…+600

5 лет

10 лет

II

-200…+800

2 года

4 года

КТХА

20

C13

I

-40…+600

5 лет

10 лет

II

-40…+900

2 года

4 года

КТНН

20

C13

I

-40…+800

5 лет

10 лет

II

-200…+900

2 года

4 года

КТХА

20

T310

I

-40…+600

5 лет

10 лет

II

-40…+900

2 года

4 года

III

-40…+1100

1 год

2 года

КТНН

20

T310, Т45

I

-40…+800

5 лет

10 лет

II

-200…+1100

2 года

4 года

Т310

IV

-200…+1150

Не нормирован

Не нормирован

20

Т45

IV

-200…+ 1250

Не нормирован

Не нормирован

КТХА

20

Т45

III

-40…+1100

1 год

2 года

IV

-40…+ 1250

Не нормирован

Не нормирован

КТНН

27

Тарм

II

-200…+1100

2 года

4 года

КТХА

III

-40…+1100

1 год

2 года

КТХА

IV

-40…+ 1300

Не нормирован

Не нормирован

КТНН

IV

-200…+ 1300

Не нормирован

Не нормирован

КТХК

16; 20

С10
C13

I

-40…+600

5 лет

10 лет

II

-100…+800

2 года

4 года

КТЖК

16; 20

С10; C13

II

-40…+760

2 года

4 года



Варианты исполнения

КТХА



Exi

01.06

0

21

к1

H50

И



С10

20

L

1



2

3



4

5



6

7



8

9



10



11



12



Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН, КТЖК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

01.06

без монтажных элементов

4

Кабельный ввод

0

штатный кабельный ввод

Не допустимо для 1ExdIICT6

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

5

Узел коммутации
датчика (см. таблицу «Варианты модификаций» стр. 1-10 каталога)

10

пластиковая головка

IP55

общего назначения

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT6 X или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT6 Х или общ. назнач.

6

Класс допуска

к0;  к1;  к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

Для головок клеммных >14

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

H40

для к0

Н50

для к1

Н80

для к2

8

Исполнение

 рабочего спая

Н

неизолированный спай

общего назначения

И

изолированный спай

1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитной арматуры

С10

сталь 12Х18Н10Т

С13

сталь 10Х17Н13М2Т

Т310

AISI 310

Т45

сплав ХН45Ю

Tapm

сплав АРМ Kanthal

11

Наружный диаметр

14; 16; 20

размер в мм по выбору Заказчика

12

Монтажная длина

50÷3150

монтажная длина L до рабочего конца в мм

Примеры обозначения изделий

КТХА Exi01.06 – A21 – к1Н50 – И – Т310 – 20 – 800

Вид изделия

КТ

кабельный ТП

НСХ

ХА

хромель-алюмель

Взрывозащита

Exi

0ExiallCT6

Модификация

01.06

без монтажных элементов

Кабельный ввод

А

под РЗ-ЦХ DN15

Коммутация (код головки)

21

IP65

Класс допуска

к1

первый класс

Выходной сигнал (класс точности)

Н50

цифровой 4-20мА+HART (0,5%)

Вид спая

И

изолированный

Материал защитной оболочки

Т310

сталь AISI 310

Диаметр рабочей части

20

мм

Длина монтажная

800

мм
