От неопределенностик стабильности
01.32
23
28
21
060
01.32

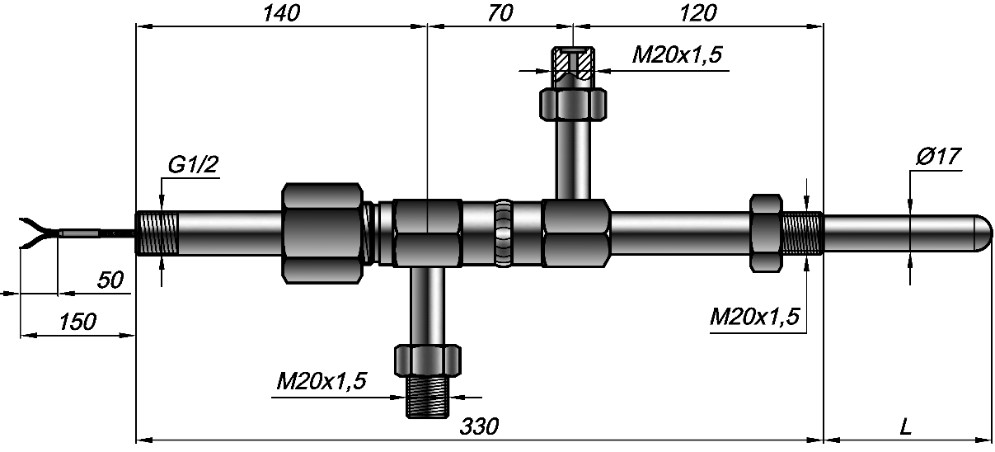

Предназначены для измерения температуры рабочей среды в установках конверсии метана при наличии повышенной концентрации водорода.
Сборка предлагается для замены термопреобразователей компании "OKAZAKI Manufacturing Company" (Япония).
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключения проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
|
Рабочий спай |
Один или Два |
Изолирован(ы) |
||
|
Вибростойкость ГОСТ Р 52931 |
группа N2 |
|||
|
Номинальное (условное) давление |
4 МПа |
|||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
||
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||||
|
-55..+85ºС для изделий с выходным сигналом 4-20мА |
||||
|
Поверка |
- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; |
|||
|
Показатель тепловой инерции τ 0,63 |
90 секунд |
|||
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной |
Условное обозначение |
Пределы допускаемой погрешности |
|
4-20мА |
к0Т40 |
±0,4% ∙tn* или ±1,5°С |
4-20мА+HART |
к1Н25 |
±0,25%∙ tn или±0,9°С; |
|
к1Т50 |
±0,5%∙ tn или±2,0°С |
к0Н40 |
±0,4%∙ tn или±1,2°С; |
||
|
к2Т80 |
±0,8%∙ tn или ± 2,5°С |
к1Н50 |
±0,5%∙ tn или ±1,7°С; |
||
|
|
|
к2Н80 |
±0,8%∙ tn или ± 2,5°С |
* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.
|
Тип КТ |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА |
Т45 |
III |
-40…+1100 |
1 год |
2 года |
|
КТНН |
Т45 |
-40…+1200 |
|||
|
IV |
-40…+1250 |
Не нормирован |
Не нормирован |
|
КТХА |
|
Exi |
01.32 |
— |
0 |
21 |
— |
к1 |
|
— |
И |
|
— |
Т45 |
— |
30 |
— |
L |
— |
993 |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
7 |
|
8 |
9 |
|
10 |
|
11 |
|
12 |
|
14 |
|
Поле |
Наименование |
Код |
Описание |
||||
|
1 |
Тип датчика |
КТХА, КТНН |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||
|
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
||||||
|
3 |
Модификация |
01.32 |
с монтажным штуцером |
||||
|
4 |
Кабельный ввод |
0 |
штатный кабельный ввод клеммной головки |
||||
|
А-Z |
Специализированный кабельный ввод (см. узлы коммутации датчика) |
||||||
|
5 |
Узел коммутации |
15; 16 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
||||
|
21; 23; 24; 25; 26; 28; |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
||||
|
6 |
Класс допуска |
к1; к2 |
Подробнее см. таблицу 5стр 2-9 каталога |
||||
|
7 |
Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога |
Не заполнено |
аналоговый сигнал в соответствии с НСХ |
||||
|
Т40 |
4-20 мА |
для к0 |
|||||
|
Т50; Т70 |
дляк1 |
||||||
|
Т80; Т100 |
для к2 |
||||||
|
Н25 |
4-20 мА +HART |
Индивидуальна калибровка датчика (к1) |
|||||
|
Н40 |
для к0 |
||||||
|
Н50 |
для к1 |
||||||
|
Н80 |
для к2 |
||||||
|
8 |
Исполнение рабочего спая датчика |
Н |
неизолированный спай, только общего назначения |
||||
|
И |
изолированный спай |
||||||
|
9 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||||
|
2 |
2 пары термоэлектродов |
||||||
|
10 |
Материал защитной арматуры |
Т45 |
Сплав ХН45Ю |
||||
|
11 |
Наружный диаметр |
30 |
мм |
||||
|
12 |
Монтажная длина |
800÷1300 |
монтажная длина L до рабочего конца в мм |
||||
|
13 |
Номер варианта модификации |
993 |
штуцер |
резьба М20х1.5 |
|
||
 |
КТХА Exi01.32-023 - к1 - И2 - Т45 - 30 – 1000, исп.993 |
||
|
Вид изделия |
КТ |
кабельный ТП |
|
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
|
Модификация |
01.32 |
||
|
Кабельный ввод |
0 |
Штатный штуцер |
|
|
Коммутация (код головки) |
23 |
IP66 |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Вид спая |
И2 |
Изолированный спай, двойной |
|
|
Материал защитной оболочки |
Т45 |
Сталь ХН45Ю |
|
|
Диаметр рабочей части |
30 |
мм |
|
|
Длина монтажная |
1000 |
мм |
|
|
Вариант модификации |
993 |
С монтажным штуцером М20х1,5 |
|
