Рабочий спай

один

Изолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа N2

Номинальное (условное) давление

0,1 МПа

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с сигналом 4-20мА

Поверка

- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;

- МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 12

d = 15

d = 20

Изолированный от оболочки

30

50

90

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

 эксплуатации

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% ∙t_n* или±1,5°С

4-20мА+HART

к1Н25

±0,25%∙ t_n или±0,9°С;

к1Т50

±0,5%∙ t_n или±2,0°С

к0Н40

±0,4%∙ t_n или ±1,2°С;

к2Т80

±0,8%∙ t_n или ±2,5°С

к1Н50

±0,5%∙ t_n или ±1,7°С;

к2Н80

±0,8%∙ t_n  или ± 2,5°С

КТХА

21.20

—

0

23

—

к1

—

И

—

Кк

—

25

—

L

/

l_к

1

2

3

4

5

6

7

8

9

10

11

12

Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТНН

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6X, искробезопасная цепь по ГОСТ 30852.10-2002

3

Модификация

21.20

С керамическим защитным чехлом, материал арматуры нержавеющая сталь 12Х18Н10Т, без монтажных элементов, с дополнительным каналом для бездемонтажной поверки

4

Кабельный ввод

0

штатный кабельный

Не допустимо для 1ExdIICT6

А-Z

Специализированный кабельный ввод (узлы коммутации датчика)

5

Узел коммутации
датчика (см. узлы коммутации датчика)

15; 16;17;18 ;19

алюминиевая головка

IP66/IP68

0ExiaIICT6 X

20, 22

алюминиевая головка

IP65

общего назначения

21, 23; 24; 25; 26; 28

алюминиевая головка

IP66

0ExiaIICT6 X или общ. назнач.

6

Класс допуска

к1, к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Исполнение рабочего спая

И

изолированный спай

8

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

9

Материал защитного чехла

К795

Алюмооксидная керамика 95%, газоплотная

Кк

Карбид Кремния газоплотный

10

Наружный диаметр

10

мм

К795

150≤l_чехла≤500 мм

12, 15

мм

К795

200≤l_чехла≤800 мм

20

мм

К795

150≤l_чехла≤1450 мм

25

мм

Кк

150≤l_чехла≤800 мм

11

Монтажная длина

300÷3150

монтажная длина L до рабочего конца, мм

12

Размер l_к

150÷1450

Длина керамической части, мм

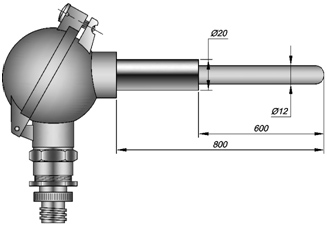

КТХА Exi21.20 - А21 - к1 - И - К795 - 12 - 800/600

Вид изделия

КТ

кабельный ТП

НСХ

ХА

хромель-алюмель

Взрывозащита

Exi

0ExiaIICT6 X

Модификация

21.20

Кабельный ввод

А

под металлорукав DN15

Коммутация (код головки)

21

IP66

Класс допуска

к1

первый класс

Вид спая

И

изолированный

Материал защитной оболочки

К795

керамика К795

Диаметр рабочей части

12

мм

Длина монтажная

800

мм

Длина керамической части

600

мм
