01.16У

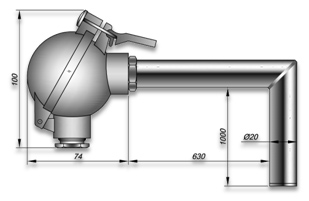

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Датчики имеют неразборную конструкцию. Датчики 01.16У в угловом исполнениях с гибом 90°.
Датчики температуры КТхх 01.16У высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю,сплава Kanthal АРМ или стали AISI 310 выполняется половина монтажной длины чехла от рабочего торца, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т или ее аналогов. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 700°С.
Датчики КТХА 01.16У в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ.
Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.
Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002 (кроме модификаций 21.06, 21.08, 21.16).
В клеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколамHART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
|
Рабочий спай |
один |
Изолирован(ы) или Неизолирован(ы) |
||
|
два |
||||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|||
|
Номинальное (условное) давление |
0,1 МПа |
Модификация 01.16У |
||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
||
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||||
|
-55..+85ºС для изделий с унифицированным выходным сигналом |
||||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до - МИ 3091-2007 – для датчиков модификаций 21.ХХ - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями. |
|||
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
||
|
d = 14 |
d = 16 |
d = 20 |
|
|
Изолированный от оболочки |
30 |
40 |
50 |
|
Неизолированный от оболочки |
— |
— |
— |
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.
|
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
|
4-20мА |
к0Т40 |
±0,4% ∙tn* или±1,5°С |
4-20мА+HART |
к1Н25 |
±0,25%∙ tn или±0,9°С; |
|
к1Т50 |
±0,5%∙ tn или±2,0°С |
к0Н40 |
±0,4%∙ tn или ±1,2°С; |
||
|
к2Т80 |
±0,8%∙ tn или ±2,5°С |
к1Н50 |
±0,5%∙ tn или ±1,7°С; |
||
|
к2Н80 |
±0,8%∙ tn или ± 2,5°С |
* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.
|
Тип КТ |
Диаметр чехла |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+800 |
2 года |
4 года |
|||
|
КТНН |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-200…+800 |
2 года |
4 года |
|||
|
КТХА |
20 |
C13 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
КТНН |
20 |
C13 |
I |
-40…+800 |
5 лет |
10 лет |
|
II |
-200…+900 |
2 года |
4 года |
|||
|
КТХА |
20 |
T310 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
III |
-40…+1100 |
1 год |
2 года |
|||
|
КТНН |
20 |
T310, Т45 |
I |
-40…+800 |
5 лет |
10 лет |
|
II |
-200…+1100 |
2 года |
4 года |
|||
|
Т310 |
IV |
-200…+1150 |
Не нормирован |
Не нормирован |
||
|
20 |
Т45 |
IV |
-200…+ 1250 |
Не нормирован |
Не нормирован |
|
|
КТХА |
20 |
Т45 |
III |
-40…+1100 |
1 год |
2 года |
|
IV |
-40…+ 1250 |
Не нормирован |
Не нормирован |
|||
|
КТНН |
27 |
Тарм |
II |
-200…+1100 |
2 года |
4 года |
|
КТХА |
III |
-40…+1100 |
1 год |
2 года |
||
|
КТХА |
IV |
-40…+ 1300 |
Не нормирован |
Не нормирован |
||
|
КТНН |
IV |
-200…+ 1300 |
Не нормирован |
Не нормирован |
||
|
КТХК |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-100…+800 |
2 года |
4 года |
|||
|
КТЖК |
16; 20 |
С10; C13 |
II |
-40…+760 |
2 года |
4 года |
|
КТХА |
|
Exi |
01.16У |
— |
0 |
21 |
— |
к1 |
H50 |
— |
И |
|
— |
С10 |
— |
20 |
— |
L |
/ |
l |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
7 |
|
8 |
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
Поле |
Наименование |
Код |
Описание |
||||
|
1 |
Тип датчика |
КТХА, КТХК, КТНН, КТЖК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||
|
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
||||||
|
3 |
Модификация |
01.16У |
без монтажных элементов, составной чехол, угловой |
||||
|
4 |
Кабельный ввод |
0 |
штатный кабельный ввод |
Не допустимо для 1ExdIICT6 |
|||
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
||||||
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
||||||
|
C |
под небронированный кабель в металлорукаве DN18 |
||||||
|
D |
под небронированный кабель в металлорукаве DN20 |
||||||
|
E |
под небронированный кабель в металлорукаве DN12 |
||||||
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
||||||
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
||||||
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
||||||
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
||||||
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
||||||
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
||||||
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
||||||
|
5 |
Узел коммутации |
10 |
пластиковая головка |
IP55 |
общего назначения |
||
|
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||||
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
||||
|
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
||||
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 Х или общ. назнач. |
||||
|
6 |
Класс допуска |
к0; к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
||||
|
7 |
Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога |
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||||
|
Т40 |
Для головок клеммных>14 |
4-20 мА |
для к0 |
||||
|
Т50; Т70 |
для к1 |
||||||
|
Т80; Т100 |
для к2 |
||||||
|
Н25 |
4-20 мА +HART |
Индивидуальна калибровка датчика (к1) |
|||||
|
H40 |
для к0 |
||||||
|
Н50 |
для к1 |
||||||
|
Н80 |
для к2 |
||||||
|
8 |
Исполнение рабочего спая |
Н |
неизолированный спай |
общего назначения |
|||
|
И |
изолированный спай |
1ExdIICT6 / 0ExiaIICT6 X / общего назнач. |
|||||
|
9 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||||
|
2 |
2 пары термоэлектродов (2 спая) |
||||||
|
10 |
Материал защитной арматуры |
С10 |
сталь 12Х18Н10Т |
||||
|
С13 |
сталь 10Х17Н13М2Т |
||||||
|
Т310 |
AISI 310 |
||||||
|
Т45 |
сплав ХН45Ю |
||||||
|
Tapm |
сплав АРМ Kanthal |
||||||
|
11 |
Наружный диаметр |
14; 16; 20 |
размер в мм по выбору Заказчика |
||||
|
12 |
Монтажная длина |
50÷1600 |
монтажная длина L от места гиба до рабочего конца, мм |
||||
|
13 |
Размер l |
50÷1600 |
Расстояние от места гиба до головки |
||||
|
|
КТХК 01.16У-020 – к2 - И – С10 - 20 –1000/630 |
||
|
Вид изделия |
КТ |
кабельный ТП |
|
|
НСХ |
ХК |
хромель-копель |
|
|
Взрывозащита |
― |
|
|
|
Модификация |
01.16У |
угловой без монтажных элементов |
|
|
Кабельный ввод |
0 |
штатный |
|
|
Коммутация (код головки) |
20 |
IP55 |
|
|
Класс допуска |
к2 |
второй |
|
|
Выходной сигнал (класс точности) |
|
аналоговый |
|
|
Вид спая, количество пар |
И |
один, изолирован |
|
|
Материал оболочки кабеля |
С10 |
Сталь 12Х18Н10Т |
|
|
Диаметр рабочей части |
20 |
мм |
|
|
Длина монтажная |
1000 |
мм |
|
|
Длина до головки |
630 |
мм |
|
