От неопределенностик стабильности
01.16
15
21
23
24
28
01.16
Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Датчики 01.16, для установки на объект рекомендуется комплектовать штуцерами передвижными ЮНКЖ 031, 041 либо передвижными фланцами ЮНКЖ 030 (см. раздел 10 «Монтажная арматура ЮНКЖ»). Датчики имеют разборную конструкцию, возможна поставка отдельно термочувствительных элементов КТХА 01.01-006 для них.

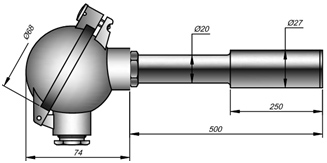

Датчики температуры КТхх 01.16 высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю,сплава Kanthal АРМ или стали AISI 310 выполняется половина монтажной длины чехла от рабочего торца, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т или ее аналогов. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 700°С.
Датчики КТХА 01.16 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН45Ю и Kanthal АРМ.
Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.
Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002 (кроме модификаций 21.06, 21.08, 21.16).
В клеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
|
Рабочий спай |
один |
Изолирован(ы) или Неизолирован(ы) |
||
|
два |
||||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|||
|
Номинальное (условное) давление |
0,1 МПа |
Модификация 01.16 |
||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2.Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
||
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||||
|
-55..+85ºС для изделий с унифицированным выходным сигналом |
||||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до - МИ 3091-2007 – для датчиков модификаций 21.ХХ - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями. |
|||
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
||
|
d = 14 |
d = 16 |
d = 20 |
|
|
Изолированный от оболочки |
30 |
40 |
50 |
|
Неизолированный от оболочки |
— |
— |
— |
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.
|
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
|
4-20мА |
к0Т40 |
±0,4% ∙tn* или±1,5°С |
4-20мА+HART |
к1Н25 |
±0,25%∙ tn или±0,9°С; |
|
к1Т50 |
±0,5%∙ tn или±2,0°С |
к0Н40 |
±0,4%∙ tn или ±1,2°С; |
||
|
к2Т80 |
±0,8%∙ tn или ±2,5°С |
к1Н50 |
±0,5%∙ tn или ±1,7°С; |
||
|
к2Н80 |
±0,8%∙ tn или ± 2,5°С |
* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.
|
Тип КТ |
Диаметр чехла |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+800 |
2 года |
4 года |
|||
|
КТНН |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-200…+800 |
2 года |
4 года |
|||
|
КТХА |
20 |
C13 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
КТНН |
20 |
C13 |
I |
-40…+800 |
5 лет |
10 лет |
|
II |
-200…+900 |
2 года |
4 года |
|||
|
КТХА |
20 |
T310 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
III |
-40…+1100 |
1 год |
2 года |
|||
|
КТНН |
20 |
T310, Т45 |
I |
-40…+800 |
5 лет |
10 лет |
|
II |
-200…+1100 |
2 года |
4 года |
|||
|
Т310 |
IV |
-200…+1150 |
Не нормирован |
Не нормирован |
||
|
20 |
Т45 |
IV |
-200…+ 1250 |
Не нормирован |
Не нормирован |
|
|
КТХА |
20 |
Т45 |
III |
-40…+1100 |
1 год |
2 года |
|
IV |
-40…+ 1250 |
Не нормирован |
Не нормирован |
|||
|
КТНН |
27 |
Тарм |
II |
-200…+1100 |
2 года |
4 года |
|
КТХА |
III |
-40…+1100 |
1 год |
2 года |
||
|
КТХА |
IV |
-40…+ 1300 |
Не нормирован |
Не нормирован |
||
|
КТНН |
IV |
-200…+ 1300 |
Не нормирован |
Не нормирован |
||
|
КТХК |
16; 20 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-100…+800 |
2 года |
4 года |
|||
|
КТЖК |
16; 20 |
С10; C13 |
II |
-40…+760 |
2 года |
4 года |
|
КТХА |
|
Exi |
01.16 |
— |
0 |
21 |
— |
к1 |
H50 |
— |
И |
|
— |
С10 |
— |
20 |
— |
L |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
7 |
|
8 |
9 |
|
10 |
|
11 |
|
12 |
|
Поле |
Наименование |
Код |
Описание |
||||
|
1 |
Тип датчика |
КТХА, КТХК, КТНН, КТЖК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||
|
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002 |
||||||
|
3 |
Модификация |
01.16 |
с составным чехлом без монтажных элементов |
||||
|
4 |
Кабельный ввод |
0 |
штатный кабельный ввод |
Не допустимо для 1ExdIICT6 |
|||
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
||||||
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
||||||
|
C |
под небронированный кабель в металлорукаве DN18 |
||||||
|
D |
под небронированный кабель в металлорукаве DN20 |
||||||
|
E |
под небронированный кабель в металлорукаве DN12 |
||||||
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
||||||
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
||||||
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
||||||
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
||||||
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
||||||
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
||||||
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
||||||
|
5 |
Узел коммутации |
10 |
пластиковая головка |
IP55 |
общего назначения |
||
|
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||||
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
||||
|
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6 X или общ. назнач. |
||||
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6 Х или общ. назнач. |
||||
|
6 |
Класс допуска |
к0; к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
||||
|
7 |
Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога |
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||||
|
Т40 |
Для головок клеммных>14 |
4-20 мА |
для к0 |
||||
|
Т50; Т70 |
для к1 |
||||||
|
Т80; Т100 |
для к2 |
||||||
|
Н25 |
4-20 мА +HART |
Индивидуальна калибровка датчика (к1) |
|||||
|
H40 |
для к0 |
||||||
|
Н50 |
для к1 |
||||||
|
Н80 |
для к2 |
||||||
|
8 |
Исполнение рабочего спая |
Н |
неизолированный спай |
общего назначения |
|||
|
И |
изолированный спай |
1ExdIICT6 / 0ExiaIICT6 X / общего назнач. |
|||||
|
9 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||||
|
2 |
2 пары термоэлектродов (2 спая) |
||||||
|
10 |
Материал защитной арматуры |
С10 |
сталь 12Х18Н10Т |
||||
|
С13 |
сталь 10Х17Н13М2Т |
||||||
|
Т310 |
AISI 310 |
||||||
|
Т45 |
сплав ХН45Ю |
||||||
|
Tapm |
сплав АРМ Kanthal |
||||||
|
11 |
Наружный диаметр |
14; 16; 20 |
размер в мм по выбору Заказчика |
||||
|
12 |
Монтажная длина |
50÷3150 |
монтажная длина L до рабочего конца в мм |
||||
|
|
КТНН 01.16 – 021 – к0Т40 – И – Тарм – 27 – 500 |
||
|
Вид изделия |
КТ |
кабельный ТП |
|
|
НСХ |
НН |
нихросил-нисил |
|
|
Взрывозащита |
― |
|
|
|
Модификация |
01.16 |
составной чехол |
|
|
Кабельный ввод |
0 |
штатный |
|
|
Коммутация (код головки) |
21 |
алюминиевая, IP66 |
|
|
Класс допуска |
к0 |
нулевой класс |
|
|
Выходной сигнал (класс точности) |
Т40 |
4-20 мА (0,4%) |
|
|
Вид спая, количество пар |
И |
изолирован, один |
|
|
Материал защитной оболочки |
Тарм |
сплав Kanthal APM |
|
|
Диаметр рабочей части |
27 |
мм |
|
|
Длина монтажная |
500 |
мм |
|
