01.08

Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

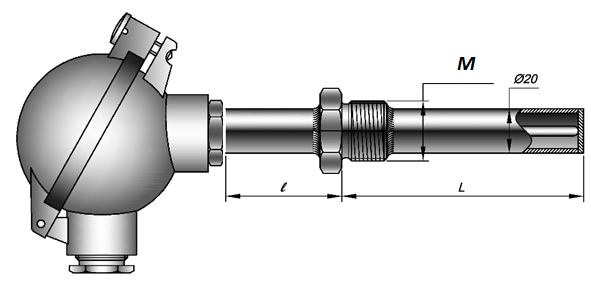

Термопреобразователи модификации 01.08 имеют разборную конструкцию, состоящую из внутреннего кабельного термочувствительного элемента с резьбовым переходником (аналог ТП модификации 01.02) и защитного чехла. Штуцер приварен к чехлу. Для термопреобразователей высокотемпературного исполнения ТЭ изготавливается с оболочкой из жаростойкой стали или сплава.

Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190.

Датчики 01.08 можно комплектовать фланцами монтажнымис резьбой ЮНКЖ 039.

Датчики могут иметь вид взрывозащиты 0ExiaIICT4...Т6 X или 1ExdIICT4...Т6 по ГОСТ 30852.10-2002

В клеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 23, 28.Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Технические характеристики

Рабочий спай

один

Изолирован(ы) или Неизолирован(ы)

два

Вибростойкость ГОСТ Р 52931

группа V3

Сейсмостойкость MSK-64

9 баллов при уровне установки над нулевой отметкой до 70 м

Номинальное (условное) давление

6,3 МПа

Модификация 01.08

Климатическое исполнение ГОСТ 15150

УХЛ2.Температура окружающей среды:

-60..+120ºС для изделий общего назначения

-60..+85 ºС для исполнения Ex с аналоговым сигналом

-55..+85ºС для изделий с унифицированным выходным сигналом

Поверка

МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм разборных конструкций, без измерительных преобразователей;

МИ 3091-2007 – для датчиков модификаций 21.ХХ

ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей;

МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ 0,63:

Вид рабочего спая

Показатель тепловой инерции датчика в зависимости от диаметра, сек

d = 14

d = 16

d = 20

Изолированный от оболочки

30

40

50

Неизолированный от оболочки

Показатели надежности

Группа условий эксплуатации

Вероятность
безотказной работы

Назначенный срок службы

Средний срок
службы

Гарантийный срок
 эксплуатации

I

0,95 за 40 000 часов

5 лет

10 лет

5 лет

II

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

IV

Не нормирована

Не нормирован

Не нормирован

Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА  по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал

Условное обозначение

Пределы допускаемой погрешности

Выходной

сигнал

Условное обозначение

Пределы допускаемой погрешности

4-20мА

к0Т40

±0,4% tn* или±1,5°С

4-20мА+HART

к1Н25

±0,25%∙ tn или±0,9°С;

к1Т50

±0,5%∙ tn или±2,0°С

к0Н40

±0,4%∙ tn или ±1,2°С;

к2Т80

±0,8%∙ tn или ±2,5°С

к1Н50

±0,5%∙ tn или ±1,7°С;

к2Н80

±0,8%∙ tn  или ± 2,5°С

 * - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ

Диаметр чехла

Материал чехла

Группа условий эксплуатации

Температура
применения,
ºС

Интервал между поверками

Средний срок службы

КТХА

16; 20

С10

I

-40…+600

5 лет

10 лет

II

-40…+800

2 года

4 года

КТНН

16; 20

С10

I

-40…+600

5 лет

10 лет

II

-200…+800

2 года

4 года

КТХА

20

C13

I

-40…+600

5 лет

10 лет

II

-40…+900

2 года

4 года

КТНН

20

C13

I

-40…+800

5 лет

10 лет

II

-200…+900

2 года

4 года

КТХА

20

T310

I

-40…+600

5 лет

10 лет

II

-40…+900

2 года

4 года

III

-40…+1100

1 год

2 года

КТНН

20

T310, Т45

I

-40…+800

5 лет

10 лет

II

-200…+1100

2 года

4 года

Т310

IV

-200…+1150

Не нормирован

Не нормирован

20

Т45

IV

-200…+ 1250

Не нормирован

Не нормирован

КТХА

20

Т45

III

-40…+1100

1 год

2 года

IV

-40…+ 1250

Не нормирован

Не нормирован

КТНН

27

Тарм

II

-200…+1100

2 года

4 года

КТХА

III

-40…+1100

1 год

2 года

КТХА

IV

-40…+ 1300

Не нормирован

Не нормирован

КТНН

IV

-200…+ 1300

Не нормирован

Не нормирован

КТХК

16; 20

С10
C13

I

-40…+600

5 лет

10 лет

II

-100…+800

2 года

4 года

КТЖК

16; 20

С10; C13

II

-40…+760

2 года

4 года



Варианты исполнения

КТХА



Exi

01.08

0

21

к1

H50

И



С10

20

L

/

l





1



2

3



4

5



6

7



8

9



10



11



12



13



14





Поле

Наименование

Код

Описание

1

Тип датчика

КТХА, КТХК, КТНН, КТЖК, КТМК

кабельная термопара с НСХ по ГОСТ Р 8.585-2001

2

Вид взрывозащиты

Не заполнено

электрооборудование общего назначения

Exi

0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002

Exd

1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

3

Модификация

01.08

с приварным штуцером

4

Кабельный ввод

0

штатный кабельный ввод

Не допустимо для 1ExdIICT6

А

под небронированный кабель в металлорукаве РЗЦХ-15

В

под небронированный кабель в металлорукаве МРПИ-15

C

под небронированный кабель в металлорукаве DN18

D

под небронированный кабель в металлорукаве DN20

E

под небронированный кабель в металлорукаве DN12

F

под трубный монтаж с внутренней резьбой М20х1,5

G

под трубный монтаж с выходом наружной резьбой G1/2

H

под небронированный кабель диаметром 6,5÷14 мм

I

под небронированный кабель диаметром 3,2÷8,7 мм

J

под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней

К

под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони

L

под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони

5

Узел коммутации
датчика (см. таблицу «Варианты модификаций» стр. 1-10 каталога)

10

пластиковая головка

IP55

общего назначения

15; 16;17; 18; 19

алюминиевая головка

IP66/IP68

1ExdIICT6 / 0ExiaIICT6 X

20; 22

алюминиевая головка

IP65

общего назначения

14; 21; 23; 24; 25; 26; 28; 29

алюминиевая головка

IP66

0ExiaIICT6 X или общ. назнач.

27

нержавеющая сталь

IP66

0ExiaIICT6 Х или общ. назнач.

6

Класс допуска

к0;  к1;  к2

Подробнее см. таблицу 5 стр. 2-9 каталога

7

Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога

Не заполнено

аналоговый сигнал (mV) в соответствии с НСХ

Т40

Для головок клеммных >14

4-20 мА

для к0

Т50; Т70

для к1

Т80; Т100

для к2

Н25

4-20 мА +HART

Индивидуальна калибровка датчика (к1)

H40

для к0

Н50

для к1

Н80

для к2

8

Исполнение

 рабочего спая

Н

неизолированный спай

общего назначения

И

изолированный спай

1ExdIICT6 / 0ExiaIICT6 X / общего назнач.

9

Количество пар
термоэлектродов

Не заполнено

1 пара термоэлектродов

2

2 пары термоэлектродов (2 спая)

10

Материал защитной арматуры

С10

сталь 12Х18Н10Т

С13

сталь 10Х17Н13М2Т

Т310

AISI 310

Т45

сплав ХН45Ю

Tapm

сплав АРМ Kanthal

11

Наружный диаметр

14; 16; 20

размер в мм по выбору Заказчика

12

Монтажная длина

50÷3150

монтажная длина L до рабочего конца, мм

13

Размер l  от места уплотнения до головки

Не заполнено

160 мм

30÷500

указать размер в мм, если 160 мм не подходит

14

Типоразмер штуцера

Не заполнено

штуцер с резьбой М33х2 или отсутствует

Указать размер резьбы

для всех остальных случаев

Примеры обозначения изделий

КТНН 01.08 – 021 – к0Т40 – И – С13 – 20 – 630, штуцер М27х2

Вид изделия

КТ

кабельный ТП

НСХ

НН

нихросил-нисил

Взрывозащита



Модификация

01.08

с приварным штуцером

Кабельный ввод

0

штатный

Коммутация (код головки)

21

IP66

Класс допуска

к0

нулевой класс

Выходной сигнал (класс точности)

Т40

4-20 мА

Вид спая, количество пар

И

один, изолирован

Материал защитной оболочки

С13

сталь 10Х17Н13М2Т

Диаметр рабочей части

20

мм

Длина монтажная

630

мм

Длина до головки

160

мм

Размер штуцера

М27х2
