Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ. Возможно применение без защитных гильз при отсутствии агрессивного химического и/или механического воздействия среды.
Датчики модификаций 21.07 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Являются аналогом модификации 01.07. Для термопреобразователей высокотемпературного исполнения термочувствительные элементы изготавливаются с оболочкой из жаростойкой стали или сплава. Штуцер изготавливается из углеродистой стали обыкновенного качества с защитным покрытием.
В конструкции датчиков температуры 21.07 предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007. В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02.
Конструкция термопреобразователей КТхх 21.07 защищена патентом на изобретение № 2299408.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X.
|
Рабочий спай |
один |
Изолирован(ы) или Неизолирован(ы) |
||
|
два |
||||
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|||
|
Номинальное (условное) давление |
6,3 МПа |
Модификации 21.07 |
||
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
||
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||||
|
|
||||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями. |
|||
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
|
|
d = 8 |
d = 10 |
|
|
Изолированный от оболочки |
12 |
20 |
|
Неизолированный от оболочки |
8 |
20 |
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
|
Тип КТ |
Диаметр чехла |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между Поверками |
Средний срок службы |
|
КТНН |
8; 10 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-200…+800 |
2 года |
4 года |
|||
|
КТХА |
8; 10 |
С10 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+800 |
2 года |
4 года |
|||
|
КТХА |
10 |
C13 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
КТНН |
10 |
C13 |
I |
-40…+800 |
5 лет |
10 лет |
|
II |
-200…+900 |
2 года |
4 года |
|||
|
КТХА |
10 |
T18, Т45 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-40…+900 |
2 года |
4 года |
|||
|
III |
-40…+1000 |
1 год |
2 года |
|||
|
КТНН |
10 |
T18, Т45 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-200…+1000 |
2 года |
4 года |
|||
|
КТНН |
10 |
Т45 |
IV |
- 200…+ 1250 |
Не нормирован |
|
|
КТХА |
10 |
Т45 |
IV |
- 40…+ 1250 |
Не нормирован |
|
|
КТХК |
8 (только С10); 10 |
С10, С13 |
I |
-40…+600 |
5 лет |
10 лет |
|
II |
-100…+800 |
2 года |
4 года |
|||
|
КТЖК |
8 (только С10); 10 |
С10, С13 |
II |
-40…+760 |
2 года |
4 года |
|
КТХА |
|
Exi |
21. 07 |
— |
А |
21 |
— |
к1 |
— |
И |
|
— |
С10 |
— |
8 |
— |
L |
/ |
l |
|
|
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
Поле |
Наименование |
Код |
Описание |
|||
|
1 |
Тип датчика |
КТХА, КТХК, КТНН, КТЖК, КТМК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||
|
3 |
Модификация |
21.07 |
с подвижным штуцером, |
|||
|
4 |
Кабельный ввод |
0 |
штатный кабельный ввод |
|
||
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
|||||
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
|||||
|
C |
под небронированный кабель в металлорукаве DN18 |
|||||
|
D |
под небронированный кабель в металлорукаве DN20 |
|||||
|
E |
под небронированный кабель в металлорукаве DN12 |
|||||
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
|||||
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
|||||
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
|||||
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
|||||
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
|||||
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
|||||
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
|||||
|
5 |

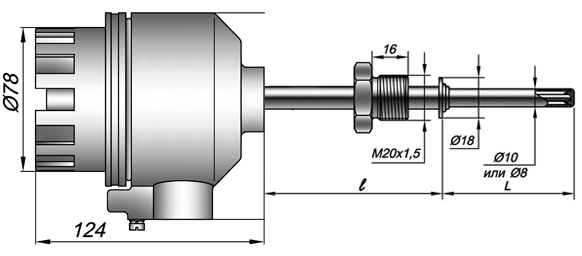

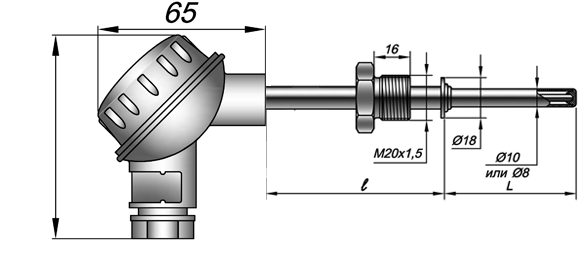

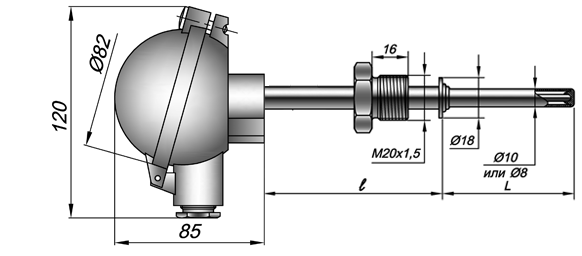

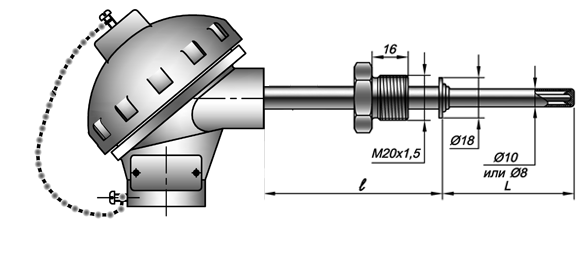

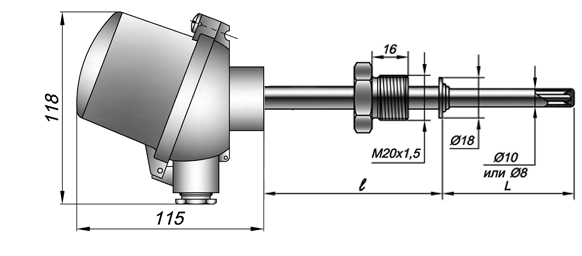

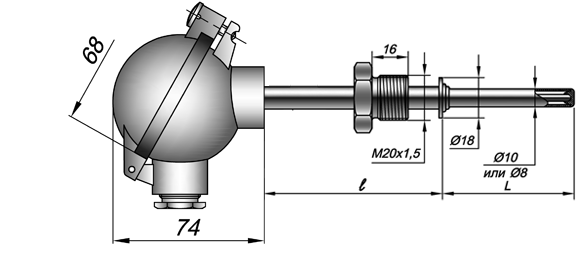

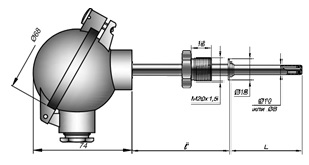

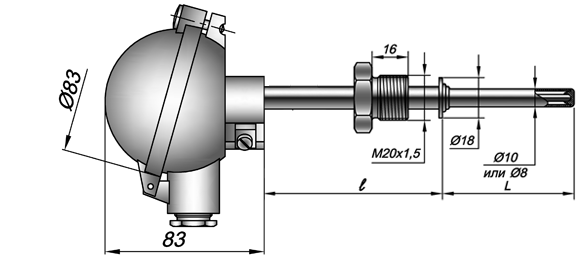

Узел коммутации |
10; 13 |
пластиковая головка |
IP55 |
общего назначения |
|
|
15; 16;17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
0ExiaIICT6 X |
|||
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
|||
|
14; 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6Х или общ. назнач. |
|||
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6Х или общ. назнач. |
|||
|
6 |
Класс допуска |
к0; к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||
|
7 |
Исполнение рабочего спая |
Н |
неизолированный |
общего назначения |
||
|
И |
изолированный спай |
0ExiaIICT6 X / общего назначения |
||||
|
8 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||
|
2 |
2 пары термоэлектродов (2 спая) |
|||||
|
9 |
Материал защитной арматуры |
С10 |
сталь 12Х18Н10Т |
|||
|
С13 |
сталь 10Х17Н13М2Т |
|||||
|
Т18 |
сталь 10Х23Н18 |
|||||
|
Т45 |
сплав ХН45Ю |
|||||
|
10 |
Наружный диаметр |
8; 10 |
размер в мм по выбору Заказчика |
|||
|
11 |
Монтажная длина |
50÷3150 |
монтажная длина L до рабочего конца в мм |
|||
|
12 |
Размер l от места уплотнения до головки |
Не заполнено |
120 мм |
|||
|
30÷500 |
указать размер в мм, если 120 мм не подходит |
|||||
|
13 |
Типоразмер штуцера |
Не заполнено |
штуцер с резьбой М20х1,5 или отсутствует |
|||
|
Указать размер резьбы |
для всех остальных случаев |
|||||
|
|
КТНН 21.07-021 – к1 - И – С13 - 10 - 800 |
||
|
Вид изделия |
КТ |
кабельный ТП |
|
|
НСХ |
НН |
нихросил-нисил |
|
|
Взрывозащита |
― |
|
|
|
Модификация |
21.07 |
с доп. каналом |
|
|
Кабельный ввод |
0 |
штатный |
|
|
Коммутация (код головки) |
21 |
IP65 |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Выходной сигнал (класс точности) |
- |
аналоговый |
|
|
Вид спая, количество пар |
И |
один, изолирован |
|
|
Материал защитной оболочки |
С13 |
сталь 10Х17Н13М2Т |
|
|
Диаметр рабочей части |
10 |
мм |
|
|
Длина монтажная |
800 |
мм |
|
|
Длина до головки |
― |
120мм |
|
