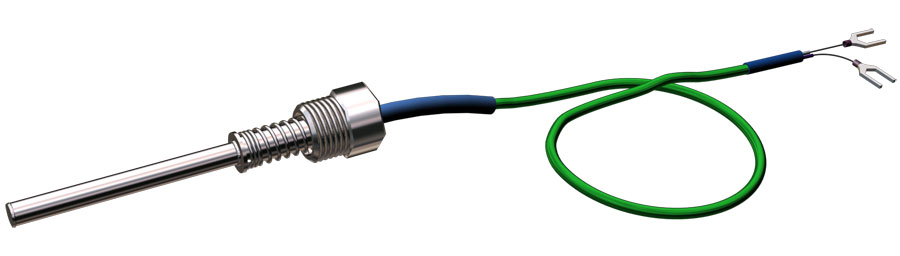

Предназначены для измерения температуры поверхности твердых тел (корпуса и головки термопластавтоматов, литьевых и прессовых машин, корпусов подшипников и т.п.) в полостях, не требующих герметизации. Характеризуются наличием пружины для обеспечения надёжного контакта с поверхностью и монтажного элемента в виде подпружиненного подвижного штуцера.
Рабочая часть модификации 02.03 выполнена из кабеля термопарного, который может быть изогнут для измерений в труднодоступных местах.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002.
При необходимости использования измерительных преобразователей с унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus, могут комплектоваться выносными преобразователями ИПП (см. сопутствующие товары).
|
Рабочий спай |
один |
Изолирован(ы) или |
|
два |
||
|
Вибростойкость ГОСТ Р 52931 |
группа F3 |
|
|
Номинальное (условное) давление |
0,1МПа |
|
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: |
-60..+120ºС для изделий общего назначения |
|
-60..+85 ºС для исполнения Ex с аналоговым сигналом |
||
|
Поверка |
- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от |
|
Показатель тепловой инерции τ 0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, сек |
||
|
d = 3,0 |
d = 4,5; |
d = 6,0 |
|
|
Изолированный от оболочки |
1,0 |
2,0 |
4,0 |
|
Неизолированный от оболочки |
0,5 |
1,0 |
2,0 |
Показатели надежности
|
Группа условий эксплуатации |
Вероятность безотказной работы |
Назначенный срок службы |
Средний срок службы |
Гарантийный срок эксплуатации |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
Тип КТ |
Модификация |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА КТЖК |
02.03 |
С321, С316 |
I |
-40…+400 |
5 лет |
10 лет |
|
КТХК |
С10 |
|
КТХА |
|
|
02.03 |
— |
2 |
50 |
— |
к1 |
— |
И |
2 |
— |
С316 |
|
— |
3 |
— |
L |
/ |
|
l |
- |
М16 |
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
|
7 |
8 |
|
9 |
10 |
|
11 |
|
12 |
|
13 |
14 |
|
15 |
|
Поле |
Наименование поля |
Код |
Описание |
|||
|
1 |
Тип датчика |
КТХА, КТХК, КТЖК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
|||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
|||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
|||||
|
3 |
Модификация
|
02.03 |
кабельный, с подпружиненным подвижным штуцером |
|||
|
4 |
Узел коммутации |
0 |
Свободные концы 50мм |
IP65 исп. 50 – 69, 80 |
0ExiaIICT6/общего назначения |
|
|
IP40 исп. 70 |
общего назначения |
|||||
|
2 |
Вилка мини-разъема |
IP40 |
||||
|
4 |
Вилка стандарт-разъема |
IP40 |
||||
|
5 |
Вариант исполнения проводов (см. узлы коммутации датчика) |
50 |
Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода |
|||
|
51 |
Многожильный провод, изоляция Силикон / Экран / Силикон – экран изолирован от корпуса датчика и имеет отдельный вывод |
|||||
|
52 |
Многожильный провод, изоляция Силикон / Экран / Силикон – экран соединен с корпусом датчика и имеет отдельный вывод |
|||||
|
60 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
|||||
|
61 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран изолирован от корпуса датчика и имеет отдельный вывод |
|||||
|
62 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран соединен с корпусом датчика и имеет отдельный вывод |
|||||
|
63 |
многожильный провод, изоляция Фторопласт / Фторопласт / наружное армирование, изолированное от корпуса датчика |
|||||
|
70 |
Многожильный провод, изоляция проводников и наружная оболочка из стеклонити / наружное армирование из гальванизированной стали |
|||||
|
80 |
Многожильный провод с фторопластовой изоляцией в металлорукаве. |
|||||
|
6 |
Класс датчика |
к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
|||
|
7 |
Исполнение рабочего спая |
Н |
неизолированный спай |
|||
|
И |
изолированный спай |
|||||
|
8 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
|||
|
2 |
2 пары термоэлектродов (2 спая) |
|||||
|
9 |
Материал наружной оболочки |
С10 |
Сталь 12Х18Н10Т (только для КТХК) |
|||
|
С321 |
AISI 321 |
|||||
|
С316 |
AISI 316 |
|||||
|
Т310 |
AISI 310 |
|||||
|
10 |
Толщина оболочки |
Не заполнено |
стандартная толщина оболочки |
|||
|
Д |
двойная толщина оболочки |
|||||
|
11 |
Наружный диаметр |
3; 4,5; 6; |
размер в мм по выбору Заказчика |
|||
|
12 |
Монтажная длина L |
6÷320 |
|
|||
|
13 |
Количество удлинительных проводов |
Не заполнено |
Один удлинительный провод с количеством пар термоэлектродов указанным в пункте 8 |
И, И2, |
||
|
2х |
Два провода по 1 паре термоэлектродов в каждом |
И2 кроме провода 80 |
||||
|
14 |
Длина ℓ удлиняющего провода |
100÷30 000 |
указать размер в мм, 250, 500, 1000, 2000 3150 и более |
|||
|
15 |
Монтажный элемент |
М16, М20 |
Штуцер с резьбой М16х1.5, М20х1.5 |
|||
|

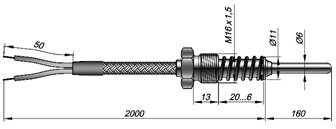

КТХК Exi02.03 - 063 - к2 - Н - С10 - 6 - 160/2000-М16
|
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХК |
хромель-копель |
|
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
|
Модификация |
02.03 |
|
|
|
Узел коммутации |
0 |
свободные концы |
|
|
Вид провода |
63 |
фторопласт/ фторопласт внешнее армирование |
|
|
Класс допуска |
к2 |
второй класс |
|
|
Вид спая |
Н |
неизолированный |
|
|
Материал рабочей части |
С10 |
сталь 12Х18Н10Т |
|
|
Диаметр кабеля |
6 |
мм |
|
|
Длина монтажная |
160 |
мм |
|
|
Длина провода |
2000 |
мм |
|
|
Резьба штуцера |
М16 |
М16х1.5 |
