01.14

Датчики температуры 01.14 предназначены для измерения температуры в пульсирующем потоке газообразной среды. Датчики 01.14 имеют разборную конструкцию, что обеспечивает возможность замены термочувствительного элемента. Штуцер приварен к защитному чехлу. Максимально допустимая скорость потока рассчитывается в зависимости от плотности и температуры измеряемой среды и не превышает 170 м/с.

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002. В клеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Смотреть полностью

Технические характеристики

Рабочий спай	один	Изолирован(ы) илиНеизолирован(ы)
	два
Вибростойкость ГОСТ Р 52931	группа V3
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ2*.Температура окружающей среды:		-60..+120ºС для изделий общего назначения
			-60..+85 ºС для исполнения Ex с аналоговым сигналом
			-55..+85ºС для изделий с выходным сигналом 4-20мА
Поверка	- МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей; - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями.

Показатель тепловой инерции τ _0,63:

Вид рабочего спая	Показатель тепловой инерции датчика в зависимости от диаметра, сек
Вид рабочего спая	d=22/8
Изолированный от оболочки	8
Неизолированный от оболочки	7

Показатели надежности

Группа условий эксплуатации

Вероятность

безотказной работы

Назначенный срок службы

Средний срок

службы

Гарантийный срок

эксплуатации

0,95 за 16 000 часов

2 года

4 года

2 года

III

0,95 за 8 000 часов

1 год

2 года

1 год

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20мА	к0Т40	±0,4% ∙t_n* или±1,5°С	4-20мА+HART	к1Н25	±0,25%∙ t_n или±0,9°С;
	к1Т50	±0,5%∙ t_n или±2,0°С		к0Н40	±0,4%∙ t_n или ±1,2°С;
	к2Т80	±0,8%∙ t_n или ±2,5°С		к1Н50	±0,5%∙ t_n или ±1,7°С;
	к2Т80	±0,8%∙ t_n или ±2,5°С		к2Н80	±0,8%∙ t_n или ±2,5°С

* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ	Диаметр чехла, мм	Материал чехла	Группа условий эксплуатации	Температура применения, ºС	Интервал между поверками	Средний срок службы
КТНН	22	Т45, Т00	II	-200…+800	2 года	4 года
КТНН			III	-200…+1100	1 год	2 года
КТХА			II	-40…+600	2 года	4 года
			III	-40…+900	1 год	2 года
			IV	-40…+1150	Не нормирован

Варианты исполнения

*КТХА*			*01.*14	—	0	21	—	к1		—	И	2	—	*Т45*	—	20	/	7	—	L	/	l	—	*М27*
1		2	3		4	5		6	7		8	9		10		11		12		13		14		15

Поле	Наименование	Код	Описание
1	Тип датчика	*КТХА, КТХК, КТНН*	кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	*Не заполнено*	электрооборудование общего назначения
		*Exi*	0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
		*Exd*	1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002
3	Модификация	*01.14*	цельноточеная коническая с утонением
4	Кабельный ввод	0	штатный кабельный ввод			Не допустимо для 1ExdIICT6
		А-Z	Специализированный кабельный ввод (см. раздел «Узлы коммутации датчика»)
5	Узел коммутации датчика	*15; 16*	алюминиевая головка	IP66/IP68		1ExdIICT6 / 0ExiaIICT6 X
		*20; 22*	алюминиевая головка	IP65		общего назначения
		*21;* *23; 24; 25; 26; 28; 29*	алюминиевая головка	IP66		0ExiaIICT6 X или общ. назнач.
6	Класс допуска	*к0; к1; к2*	Подробнее см. таблицу 5 стр. 2-9 каталога
7	Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога	*Не заполнено*	аналоговый сигнал (mV) в соответствии с НСХ
		*Т40*	4-20 мА	для к0
		*Т50; Т70*		для к1
		*Т80; Т100*		для к2
		*Н25*	4-20 мА +HART	Индивидуальна калибровка датчика (к1)
		*Н40*		для к0
		*Н50*		для к1
		*Н80*		для к2
8	Исполнение рабочего спая датчика	Н	неизолированный спай, только общего назначения
		И	изолированный спай		1ExdIICT6 / 0ExiaIICT6 X / общего назнач.
9	Количество пар термоэлектродов	*Не заполнено*	1 пара термоэлектродов
		2	2 пары термоэлектродов (2 спая)
10	Материал защитного чехла	*Т45*	сталь ХН45Ю
		*Т00*	15Х25Т
11	Наружный диаметр основной	22	размер в мм
12	Наружный диаметр утонения	8	размер в мм
13	Монтажная длина	*50÷2500*	монтажная длина L до рабочего конца в мм
14	Размер l от места уплотнения до головки/ переходной втулки	*Не заполнено*	120 мм
		30÷500	указать размер в мм, если 120 мм не подходит
15	Типоразмер штуцера	*Указать размер резьбы*	К1/2, М27х2, М33х2

Примеры обозначения изделий

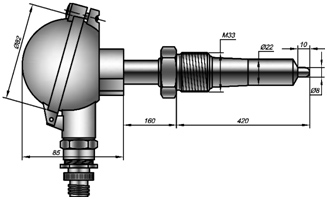

*КТНН* *Exi* *01.14* – *А23* – к1H50 – И – *Т45* – 22 – *420/160* – *М33*	Вид изделия	КТ	кабельный ТП
	Тип	НН	нихросил-нисил
	Взрывозащита	*Exi*	0ExiaIICT6 X
	Модификация	*01.14*	цельноточеная коническая с утонением
	Кабельный ввод	А	с креплением РЗ-Ц-15
	Коммутация (код головки)	23	с винтом, IP66
	Класс допуска	К1	первый класс
	Выходной сигнал (класс точности)	H50	4-20 мА+HART (0.5%)
	Вид спая, количество пар	И	один, изолирован
	Материал защитной оболочки	*Т45*	сплав ХН45Ю
	Диаметр рабочей части	*22/8*	мм
	Длина монтажная	*420*	мм
	Длина до головки	*160*	мм
	Типоразмер штуцера	*М33*	М33х2
