01.31

Описание
Технические характеристики

01.31

Предназначены для измерения температуры рабочей среды в установках конверсии метана при наличии повышенной концентрации водорода.

Сборка предлагается для замены термопреобразователей компании "OKAZAKI Manufacturing Company" (Япония).

Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002.

В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключения проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом.

Смотреть полностью

Технические характеристики

Рабочий спай	Один или Два			Изолирован(ы)
Вибростойкость ГОСТ Р 52931		группа N2
Номинальное (условное) давление		4 МПа
Сейсмостойкость MSK-64	*9 баллов* при уровне установки над нулевой отметкой до 70 м
Климатическое исполнение ГОСТ 15150	*УХЛ2.*Температура окружающей среды:		-60..+120ºС для изделий общего назначения
			-60..+85 ºС для исполнения Ex с аналоговым сигналом
			-55..+85ºС для изделий с выходным сигналом 4-20мА
Поверка	- ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями
Показатель тепловой инерции τ 0,63	120 секунд

Показатели надежности

Группа условий эксплуатации	Вероятность безотказной работы	Назначенный срок службы	Средний срок службы	Гарантийный срок эксплуатации
III	0,95 за 8 000 часов	1 год	2 года	1 год
IV	Не нормирована	Не нормирован	Не нормирован	Не нормирован

Предельная погрешность

Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев

Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности	Выходной сигнал	Условное обозначение	Пределы допускаемой погрешности
4-20мА	к0Т40	±0,4% ∙tn* или ±1,5°С	4-20мА+HART	к1Н25	±0,25%∙ tn или±0,9°С;
	к1Т50	±0,5%∙ tn или±2,0°С		к0Н40	±0,4%∙ tn или±1,2°С;
	к2Т80	±0,8%∙ tn или ± 2,5°С		к1Н50	±0,5%∙ tn или ±1,7°С;
				к2Н80	±0,8%∙ tn или ± 2,5°С

* - tn диапазон настройки измерительного преобразователя необходимо умножить на указанное значение в %. Выбрать большее значение.

Температурный диапазон

Тип КТ	Материал чехла	Группа условий эксплуатации	Температура применения, ºС	Интервал между поверками	Средний срок службы
КТХА	Т45	III	-40…+1100	1 год	2 года
КТНН	Т45	III	-40…+1200	1 год	2 года
КТНН	Т45	IV	-40…+1250	Не нормирован	Не нормирован

Варианты исполнения

*КТХА*		*Exi*	*01.31*	—	0	21	—	к1		—	И		—	*Т45*	—	30	—	L	—	*997*
1		2	3		4	5		6	7		8	9		10		11		12		14

Поле	Наименование	Код	Описание
1	Тип датчика	*КТХА, КТНН*	кабельная термопара с НСХ по ГОСТ Р 8.585-2001
2	Вид взрывозащиты	*Не заполнено*	электрооборудование общего назначения
		*Exi*	0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002
		*Exd*	1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.1-2002

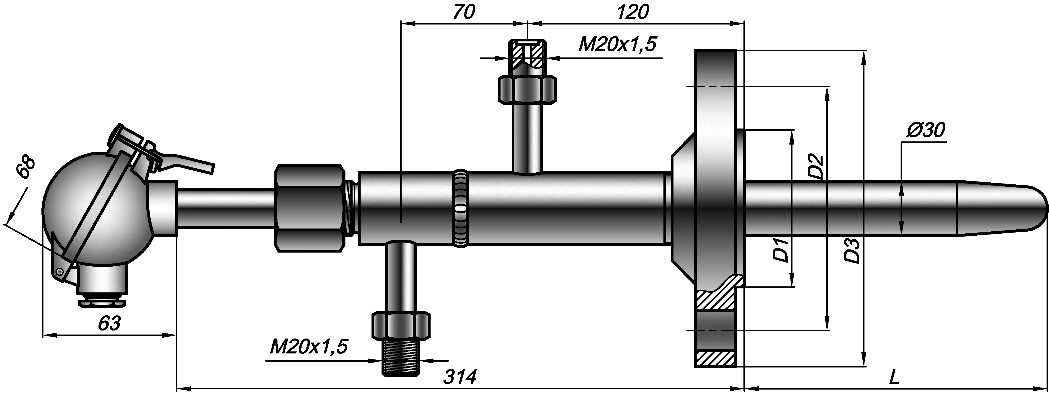

3	Модификация	*01.31*	с монтажным фланцем
4	Кабельный ввод	0	штатный кабельный ввод клеммной головки
		*А-Z*	Специализированный кабельный ввод (см. узлы коммутации датчика)
5	Узел коммутации датчика (см. узлы коммутации датчика)	*15; 16*	алюминиевая головка		IP66/IP68		1ExdIICT6 / 0ExiaIICT6 X
		*20; 22*	алюминиевая головка		IP65		общего назначения
		*21; 23; 24; 25; 26; 28;*	алюминиевая головка		IP66		0ExiaIICT6 X или общ. назнач.
6	Класс допуска	*к1; к2*	Подробнее см. таблицу 5стр 2-9 каталога
7	Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 каталога	*Не заполнено*	аналоговый сигнал в соответствии с НСХ
		*Т40*	4-20 мА		для к0
		*Т50; Т70*			дляк1
		*Т80; Т100*			для к2
		*Н25*	4-20 мА +HART		Индивидуальна калибровка датчика (к1)
		*Н40*			для к0
		*Н50*			для к1
		*Н80*			для к2
8	Исполнение рабочего спая датчика	Н	неизолированный спай, только общего назначения
		И	изолированный спай
9	Количество пар термоэлектродов	*Не заполнено*	1 пара термоэлектродов
		2	2 пары термоэлектродов
10	Материал защитной арматуры	*Т45*	Сплав ХН45Ю
11	Наружный диаметр	30	мм
12	Монтажная длина	*800÷1300*	монтажная длина L до рабочего конца в мм
13	Номер варианта модификации	994	фланец	"шип"		74 / 84 / 114 / 156
		995		"выступ"		84 / 114 / 156
		996		"выступ"		72 / 125 / 165
		997		"выступ"		87 / 135 / 175
		998		"выступ"		100 / 125 / 160
		999		"выступ"		75 / 125 / 160

Примеры обозначения изделий

*КТХА Exi01.31-023 - к1 - И2 - Т45 - 30 – 1000, исп.999*
Вид изделия	КТ	кабельный ТП
НСХ	ХА	хромель-алюмель
Взрывозащита	*Exi*	0ExiaIICT6 X
Модификация	*01.31*
Кабельный ввод	0	Штатный штуцер
Коммутация (код головки)	23	IP66
Класс допуска	к1	первый класс
Вид спая	И2	Изолированный спай, двойной
Материал защитной оболочки	*Т45*	Сталь ХН45Ю
Диаметр рабочей части	30	мм
Длина монтажная	*1000*	мм
Вариант модификации	*999*	С монтажным фланцем размером 75/125/160
