Для применения в ваннах электролизеров рекомендуется конструкция термопреобразователя 02.15, разработанная совместно со специалистами ОАО «РУСАЛ Саяногорск».
Преимуществом модификации 02.15 является малое время термической реакции и как следствие меньшее время измерений параметров расплава и больший ресурс использования.
В модификации 02.15 кабельный термочувствительный элемент диаметром
Длина погружаемой части –
Монтажные элементы могут быть выполнены по чертежам Заказчика.
Конструкция термопреобразователей 02.15 защищена патентами на полезную модель № 66040, № 133923.
|
Рабочий спай |
один |
Изолирован или Неизолирован |
|
Вибростойкость ГОСТ Р 52931 |
группа V3 |
|
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
|
|
Номинальное (условное) давление |
0,1МПа |
|
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2. Температура окружающей среды: -60..+120ºС для изделий общего назначения |
|
|
Поверка |
Только первичная при выпуске из производства, периодической поверке не подлежат |
|
|
Показатель тепловой инерции τ 0,63: |
2 секунды |
|
|
Показатели надежности |
Не нормированы |
|
|
Тип КТ |
Материал чехла |
Группа условий эксплуатации |
Температура |
Интервал между поверками |
Средний срок службы |
|
КТХА |
С10 |
IV |
-40…+1000 |
Не нормирован |
|
|
КТНН |
С10 |
IV |
-200…+1000 |
Не нормирован |
|
|
КТХА |
|
02.15 |
— |
0 |
60 |
— |
к1 |
— |
Н |
|
— |
С10 |
— |
4,8 |
— |
L |
/ |
l |
- |
L1 |
/ |
L2 |
|
1 |
|
2 |
|
3 |
4 |
|
5 |
|
6 |
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
Поле |
Наименование поля |
Код |
Описание |
||
|
1 |
Тип датчика |
КТХА, КТНН |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||
|
2 |
Модификация |
02.15 |
|
||
|
3 |
Узел коммутации |
0 |
Свободные концы 50мм |
IP65 |
общего назначения |
|
2 |
Вилка мини-разъема |
IP40 |
общего назначения |
||
|
4 |
Вилка стандарт-разъема |
IP40 |
общего назначения |
||
|
4 |
Вариант исполнения проводов (см. таблицу «Варианты модификаций» стр. 1-14) |
50 |
Многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода |
||
|
60 |
Многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода |
||||
|
5 |
Условное обозначение класса датчика |
к1; к2 |
Подробнее см. таблицу 5 стр. 2-9 каталога |
||
|
6 |
Исполнение рабочего спая |
Н |
неизолированный спай |
||
|
И |
изолированный спай |
||||
|
7 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||
|
8 |
Материал наружной оболочки |
С10 |
Сталь 12Х18Н10Т |
||
|
9 |
Наружный диаметр |
4,8 |
мм |
||
|
10 |
Монтажная длина L |
500÷2000 |
мм (монтажная длина может быть до 1250 мм) |
||
|
11 |
Длина ℓ удлиняющего провода |
250÷10 000 |
указать размер в мм 250, 320, 500, 1000, 2000 3150 и более |
||
|
12 |
Расстояние торца датчика до упорной плоскости L1 |
60÷200 |
указать размер в мм |
||
|
Расстояние торца датчика до монтажного элемента L2 |
L1÷250 |
||||
|

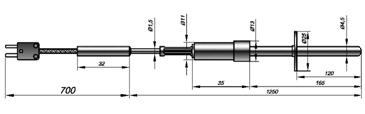

КТХА 02.15 – 260 – к1 – Н – С10 – 4.8 – 1250/700 – 120/165
|
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
- |
Общего назначения |
|
|
Модификация |
02.15 |
|
|
|
Узел коммутации |
2 |
вилка мини-разъема |
|
|
Вид провода |
60 |
Фторопласт/ Экран / фторопласт |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Вид спая |
Н |
Неизолированный |
|
|
Материал рабочей части |
С10 |
Сталь 12Х18Н10Т |
|
|
Диаметр оболочки |
4,8 |
мм |
|
|
Длина кабельной части |
1250 |
мм |
|
|
Длина провода |
700 |
мм |
|
|
Длина погружная |
120 |
мм |
|
|
Длина монтажная |
165 |
мм |
