От неопределенностик стабильности
01.02
010
005
002
004
21
23
28
01.02
Является базовой конструкцией для всех последующих модификаций датчиков. Исполнения с узлом коммутации 005 и 006 используются в качестве сменных термометрических элементов в блочно-модульных модификациях датчиков 01.07, 01.20,01.21, 01.23, 01.24 и 01.06, 01.08, 01.16 соответственно.
Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
Допускается изгибать датчики температуры для размещения рабочего спая в требуемой зоне измерения. Радиус гиба не менее 5 диаметров кабеля.
Список возможных вариантов узла коммутации приведен в таблице «Варианты исполнений» далее.
Для монтажа датчика на объекте используются передвижные штуцера ЮНКЖ 031 (см. раздел"Монтажная арматура"), рассчитанные на номинальное (условное) давление 1,0 МПа. Для расширения области применения термопреобразователи КТхх 01.02 могут изготавливаться с приваренными (припаянными) монтажными элементами по чертежам Заказчика.
Датчики могут иметь вид взрывозащиты 0ExiaIICТ4...T6 X или 1ExdIICТ4...T6 по ГОСТ 30852.10-2002.
Вклеммные головки могут устанавливаться измерительные преобразователис унифицированным выходным сигналом постоянного тока 4-20мА и (или) цифровым сигналом по протоколамHART, PROFIBUS-PA, FOUNDATION Fieldbus.Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 17, 23, 28.Клеммные головки оснащаются штатным либо специализированным кабельным вводом.
|
Рабочий спай |
один |
Изолирован(ы) или |
|
|
два |
|||
|
Вибростойкость ГОСТ Р 52931 |
группа F3 |
01.02 |
|
|
Номинальное (условное) давление |
0,1МПа без монтажных элементов |
до 150МПа в зависимости от монтажных элементов |
|
|
Сейсмостойкость MSK-64 |
9 баллов при уровне установки над нулевой отметкой до 70 м |
||
|
Климатическое исполнение ГОСТ 15150 |
УХЛ2 |
Температура окружающей среды: -60..+120ºС |
|
|
Поверка |
МИ 3090-2007 - для датчиков с монтажной длиной от 20 до 250 мм ГОСТ 8.338-2013 - для датчиков с монтажной длиной от МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями |
||
Дрейф показаний за интервал между поверками (ИМП)
Тип датчика температуры |
Группа условий эксплуатации |
Дрейф за ИМП, °С, не более |
|
КТХА; КТНН |
I; II |
± (1 или 0,004 · |t|) |
|
III |
± (1,5 или 0,006 · |t|) |
|
|
IV |
— |
|
|
КТХК |
I |
± (1 или 0,004 · |t|) |
|
II |
± (1,5 или 0,006 · |t|) |
|
|
КТЖК |
II |
± (1 или 0,004 · |t|) |
|
КТМК |
II; III |
± (1 или 0,004 · |t|) |
Показатель тепловой инерции τ0,63:
|
Вид рабочего спая |
Показатель тепловой инерции датчика в зависимости от диаметра, с |
|||||||
|
d = 0,5 |
d = 1,0 |
d = 1,5; 2 |
d = 3,0 |
d = 4,0 |
d = 4,5; 4,6 |
d = 5,0 |
d = 6,0 |
|
|
Изолированный от оболочки |
0,05 |
0,15 |
0,4 |
1,0 |
1,5 |
2,0 |
3,0 |
4,0 |
|
Неизолированный от оболочки |
0,03 |
0,05 |
0,15 |
0,5 |
1,0 |
1,0 |
1,5 |
2,0 |
Группа условий эксплуатации |
Вероятность |
Назначенный срок службы |
Средний срок |
Гарантийный срок |
|
I |
0,95 за 40 000 часов |
5 лет |
10 лет |
5 лет |
|
II |
0,95 за 16 000 часов |
2 года |
4 года |
2 года |
|
III |
0,95 за 8 000 часов |
1 год |
2 года |
1 год |
|
IV |
Не нормирована |
Не нормирован |
Не нормирован |
Не нормирован |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART,указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал |
Условное обозначение |
Пределы допускаемой погрешности |
Выходной |
Условное обозначение |
Пределы допускаемой погрешности |
|
4-20мА |
к0Т40 |
±0,4% ∙tn* или ±1,5°С |
4-20мА+HART |
к1Н25 |
±0,25%∙ tn или ±0,9°С; |
|
к1Т50 |
±0,5%∙ tn или ±2,0°С |
к0Н40 |
±0,4%∙ tn или ±1,2°С; |
||
|
к2Т80 |
±0,8%∙ tn или ± 2,5°С |
к1Н50 |
±0,5%∙ tn или ±1,7°С; |
||
|
|
|
к2Н80 |
±0,8%∙ tn или ± 2,5°С |
* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение.
Тип КТ |
Температура |
Группа |
Интервал между |
Выбор кабеля |
|
|
Диаметр |
Материал оболочки |
||||
|
КТХА |
– 40 .. + 600 |
I |
5 лет |
3; 4; 4,5; 6 |
С321; С316; T310; Т446; T600 |
|
– 40 ..+ 600 |
II |
2 года |
1,5; 2; |
С321; С316; T310; T600 |
|
|
– 40 ..+ 800 |
3; 4; 4,5; 6 |
С321 |
|||
|
– 40..+ 900 |
3; 4; 4,5; 6 |
С316; T310; T600 |
|||
|
– 40 ..+ 800 |
III |
1 год |
1,5; 2 |
С321 |
|
|
– 40..+ 900 |
1,5; 2 |
С316; Т310; T600 |
|||
|
– 40..+ 1000 |
3 |
T310; Т446; T600 |
|||
|
– 40 ..+ 1100 |
4,5; 6 |
T310; Т446; T600 |
|||
|
– 40 .. + 700 |
IV |
Не нормирован |
0,5 |
T310; T600 |
|
|
1 |
С321; T310; T600 |
||||
|
– 40..+ 1300 |
4,5; 6 |
T600 |
|||
|
КТНН |
– 40 ..+ 800 |
I |
5 лет |
3; 4,5 |
Т310; Т600; Т740 |
|
– 200 ..+ 600 |
II |
2 года |
1,5; 2 |
С321, С316 |
|
|
– 200 ..+ 800 |
1,5; 2 |
Т310; T600; Т740 |
|||
|
– 200 ..+ 1000 |
3 |
T310; Т600 |
|||
|
– 200 ..+ 1100 |
4,5 |
Т310; T600 |
|||
|
3; 4,5 |
Т740 |
||||
|
– 200 ..+ 800 |
III |
1 год |
1,5; 2 |
С321, С316 |
|
|
– 200..+ 900 |
1,5 |
Т740, Т310; T600 |
|||
|
– 200 ..+ 1000 |
2 |
Т740, Т310; T600 |
|||
|
– 200 ..+ 1100 |
3 |
Т740, Т600, Т310 |
|||
|
– 200 ..+ 1200 |
4,5 |
Т740 |
|||
|
– 40 ..+ 800 |
IV |
Не нормирован |
1 |
Т600; Т740 |
|
|
– 40 ..+ 1300 |
4.5 |
Т740 |
|||
|
КТХК |
– 40 ..+ 600 |
I |
5 лет |
3; 4; 4,6; 5; 6 |
С10 |
|
– 100 . + 800 |
II |
2 года |
3; 4; 4,6; 5; 6 |
С10 |
|
|
– 100 ..+ 600 |
III |
1 год |
1,5 |
С10 |
|
|
– 40 ..+ 600 |
IV |
Не нормирован |
1 |
С10 |
|
|
КТЖК |
– 40 ..+ 760 |
II |
2 года |
2; 3; 4,5 |
С321; С316 |
|
КТМК |
– 40 ..+ 200 |
II |
2 года |
2; 3; 4,5 |
С10; С321 |
|
– 200 ..+ 370 |
III |
1 год |
|||
|
КТХА |
|
Exi |
01.02 |
— |
0 |
21 |
— |
к1 |
H50 |
— |
И |
2 |
— |
Т310 |
Д |
— |
3 |
— |
L |
|
|
|
1 |
|
2 |
3 |
|
4 |
5 |
|
6 |
7 |
|
8 |
9 |
|
10 |
11 |
|
12 |
|
13 |
|
14 |
|
Поле |
Наименование поля |
Код |
Описание |
||||||
|
1 |
Тип датчика |
КТХА, КТХК, КТНН, КТЖК, КТМК |
кабельная термопара с НСХ по ГОСТ Р 8.585-2001 |
||||||
|
2 |
Вид взрывозащиты |
Не заполнено |
электрооборудование общего назначения |
||||||
|
Exi |
0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 |
||||||||
|
Exd |
1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.10-2002 |
||||||||
|
3 |
Модификация |
01.02 |
Кабельная термопара без монтажных элементов |
||||||
|
4 |
Кабельный ввод |
0 |
штатный кабельный ввод |
Не допустимо для 1ExdIICT6 |
|||||
|
А |
под небронированный кабель в металлорукаве РЗЦХ-15 |
||||||||
|
В |
под небронированный кабель в металлорукаве МРПИ-15 |
||||||||
|
C |
под небронированный кабель в металлорукаве DN18 |
||||||||
|
D |
под небронированный кабель в металлорукаве DN20 |
||||||||
|
E |
под небронированный кабель в металлорукаве DN12 |
||||||||
|
F |
под трубный монтаж с внутренней резьбой М20х1,5 |
||||||||
|
G |
под трубный монтаж с выходом наружной резьбой G1/2 |
||||||||
|
H |
под небронированный кабель диаметром 6,5÷14 мм |
||||||||
|
I |
под небронированный кабель диаметром 3,2÷8,7 мм |
||||||||
|
J |
под кабель диаметром внутренней/наружной оболочки: 6,1-11,7/9,5-15,9, бронированный однорядной проволочной броней |
||||||||
|
К |
под кабель диаметром внутренней/наружной оболочки: 3,1-8,7 / 6,1-11,5, бронированный всеми типами брони |
||||||||
|
L |
под кабель диаметром внутренней/наружной оболочки: 6,5-14 / 12,5-20,9, бронированный всеми типами брони |
||||||||
|
5 |
Узел коммутации |
006 |
Свободные концы электродов с штуцером |
IP00 |
общего назначения |
||||
|
002; 004 |
вилка разъема |
IP00 |
общего назначения |
||||||
|
005 |
клеммный блок |
IP00 |
общего назначения |
||||||
|
10; 13 |
пластиковая головка |
IP55 |
общего назначения |
||||||
|
15; 16; 17; 18; 19 |
алюминиевая головка |
IP66/IP68 |
1ExdIICT6 / 0ExiaIICT6 X |
||||||
|
20; 22 |
алюминиевая головка |
IP65 |
общего назначения |
||||||
|
14, 21; 23; 24; 25; 26; 28; 29 |
алюминиевая головка |
IP66 |
0ExiaIICT6Х или общ. назнач. |
||||||
|
27 |
нержавеющая сталь |
IP66 |
0ExiaIICT6Х или общ. назнач |
||||||
|
6 |
Класса датчика |
к0; к1; к2 |
Подробнее см. таблицу 5 стр 2-9 |
||||||
|
7 |
Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 |
Не заполнено |
аналоговый сигнал (mV) в соответствии с НСХ |
||||||
|
Т40 |
Для головок клеммных >14 |
4-20 мА |
для к0 |
||||||
|
Т50; Т70 |
для к1 |
||||||||
|
Т80; Т100 |
для к2 |
||||||||
|
H25 |
4-20 мА +HART |
Индивидуальна калибровка датчика (к1) |
|||||||
|
Н40 |
для к0 |
||||||||
|
Н50 |
для к1 |
||||||||
|
Н80 |
для к2 |
||||||||
|
8 |
Исполнение рабочего спая термопары |
О |
открытый спай |
общего назначения |
|||||
|
Н |
неизолированный спай |
общего назначения |
|||||||
|
И |
изолированный спай |
1ExdIICT6 / 0ExiaIICT6 X / общего назнач. |
|||||||
|
9 |
Количество пар |
Не заполнено |
1 пара термоэлектродов |
||||||
|
2 |
2 пары термоэлектродов (2 спая) |
||||||||
|
10 |
Материал наружной оболочки кабеля |
С10 |
Сталь 12Х18Н10Т (только для КТХК) |
||||||
|
С321, С316 |
AISI 321, AISI 316 |
||||||||
|
Т310 |
AISI 310 |
||||||||
|
Т446 |
AISI 446 |
||||||||
|
Т600 |
INCONEL 600 |
||||||||
|
Т740 |
ALLOY 740 |
||||||||
|
11 |
Толщина оболочки кабеля |
Не заполнено |
стандартная толщина оболочки |
||||||
|
Д |
двойная толщина оболочки |
||||||||
|
12 |
Наружный диаметр |
0,5; 1; |
размер в мм по выбору Заказчика |
общего назначения |
|||||
|
1,5; 2; 3; 4; 4,5; 4,6; 5; 6 |
1ExdIICT6 / 0ExiaIICT6 X / общ. назнач. |
||||||||
|
13 |
Монтажная длина |
10÷100 000 |
монтажная длина L до рабочего конца в мм |
||||||
|
14 |
Дополнительная информация (для узла коммутации 006) |
М20/M18 |
резьба М20х1,5 (к электродам), М18х1 (к рабочей части) |
||||||
|
М20/M9 |
резьба М20х1,5 (к электродам), М9х1 (к рабочей части) |
||||||||
|

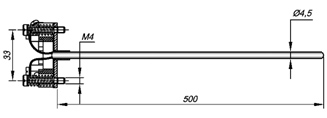

КТХА 01.02 – 005 – к2 – И2 – С321 – 4,5 – 500
|
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
― |
общего назначения |
|
|
Модификация |
01.02 |
без монтажных элем. |
|
|
Кабельный ввод |
0 |
нет |
|
|
Коммутация (код головки) |
05 |
клеммный блок, IP00 |
|
|
Класс допуска |
к2 |
второй класс |
|
|
Выходной сигнал (класс точности) |
― |
аналоговый |
|
|
Вид спая, количество пар |
И2 |
два, изолированы |
|
|
Материал оболочки кабеля |
С321 |
Сталь AISI 321 |
|
|
Диаметр кабеля |
4,5 |
мм |
|
|
Длина монтажная |
500 |
мм |
|
|
Длина до головки |
― |
|
|
|

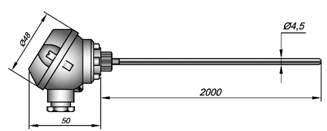

КТХА Exi01.02 – 029 – к1 – И2 – Т310Д – 4,5 – 2000
|
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
Exi |
0ExiaIICT6 X |
|
|
Модификация |
01.02 |
без монтажных элем. |
|
|
Кабельный ввод |
0 |
штатный |
|
|
Коммутация (код головки, разъем) |
29 |
IP65 |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Выходной сигнал (класс точности) |
― |
аналоговый |
|
|
Вид спая, количество пар |
И2 |
два, изолированы |
|
|
Материал оболочки кабеля |
Т310Д |
AISI 310, двойная толщина оболочки |
|
|
Диаметр кабеля |
4,5 |
мм |
|
|
Длина монтажная |
2000 |
мм |
|
|

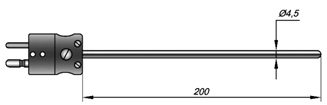

КТХА 01.02 – 004 – к1 – И – С321 – 4,5 – 200
|
Вид изделия |
КТ |
кабельный ТП |
|
НСХ |
ХА |
хромель-алюмель |
|
|
Взрывозащита |
― |
общего назначения |
|
|
Модификация |
01.02 |
без монт. элементов |
|
|
Коммутация (код головки) |
004 |
вилка, IP00 |
|
|
Класс допуска |
к1 |
первый класс |
|
|
Вид спая, количество пар |
И |
один, изолирован |
|
|
Материал оболочки кабеля |
С321 |
сталь AISI 321 |
|
|
Диаметр кабеля |
4,5 |
мм |
|
|
Длина монтажная |
200 |
мм |
